INTRODUÇÃO

Os procedimentos a seguir, serão aplicados para os seguintes inversores monofásicos da Canadian Solar (1.5k, 3k e 5k):

CSI-1.5K-TL / CSI-3K-TL / CSI-5K-MTL

IDENTIFICAÇÃO DO DISPOSITIVO

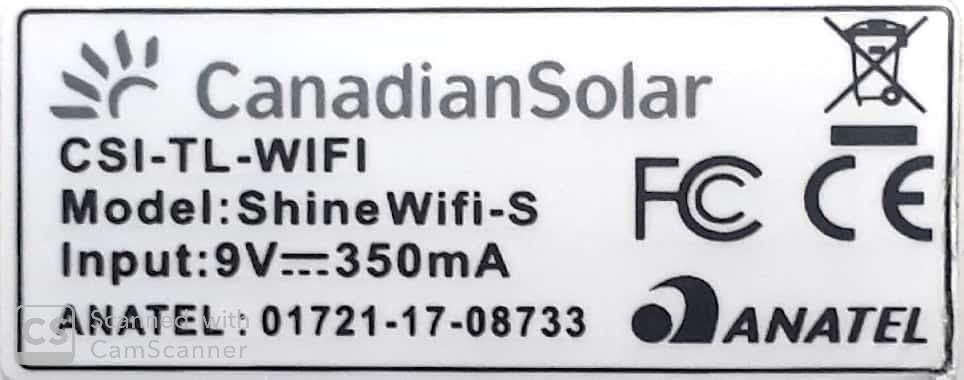

Anote o numero de série do datalogger. O numero pode ser encontrado na caixa ou no corpo do dispositivo identificado por SN. Existem dois tipos de dataloggers:

Com etiqueta Wifi-S será possível configurar seguindo os passos de 1 a 4 deste manual. Para outras etiquetas, entrar em contato com a Canadian Solar.

CONEXÃO DO DATALOGGER AO INVERSOR

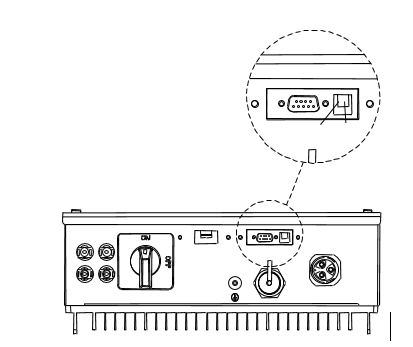

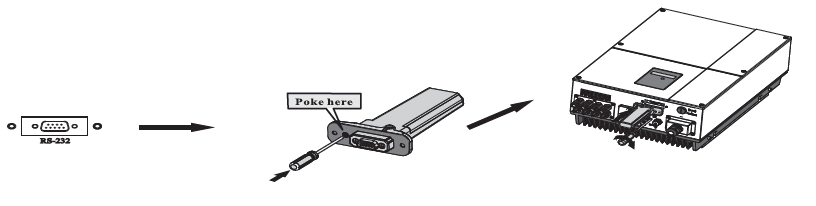

- Com o inversor desenergizado, remova a tampa RS-232 do inversor e conecte o ShineWiFi à porta RS-232.

- Conecte o ShineWiFi à porta RS-232 do inversor e fixe-o com os parafusos.

- Após conexão do módulo ShineWiFi, poderá ligar o inversor (apenas em corrente continua). O LED vermelho piscando indica que o inversor e a comunicação ShineWiFi estão normais.

- Ative o ponto de acesso Wi-FI: remova a proteção de borracha e pressione uma vez levemente o botão KEY utilizando uma ferramenta pequena. O LED deverá ficar azul constante.

CONECTANDO À REDE DO DATALOGGER

Ao ligar o inversor com o datalogger conectado, um ponto de acesso wi-fi será liberado.

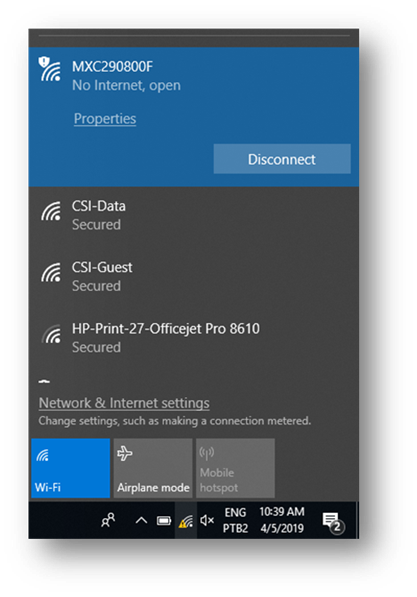

Em seu dispositivo eletronico (computador, celular ou tablet) conecte a essa rede.
O formato da rede criada pelo datalogger é “MXC_xxxxxxxx” (MXC + número de série do wifi stick).
Abra o navegador de internet (Chrome, IE, Safari, Mozila etc) digite: http://192.168.10.100 .

CONFIGURAÇÃO DE REDE

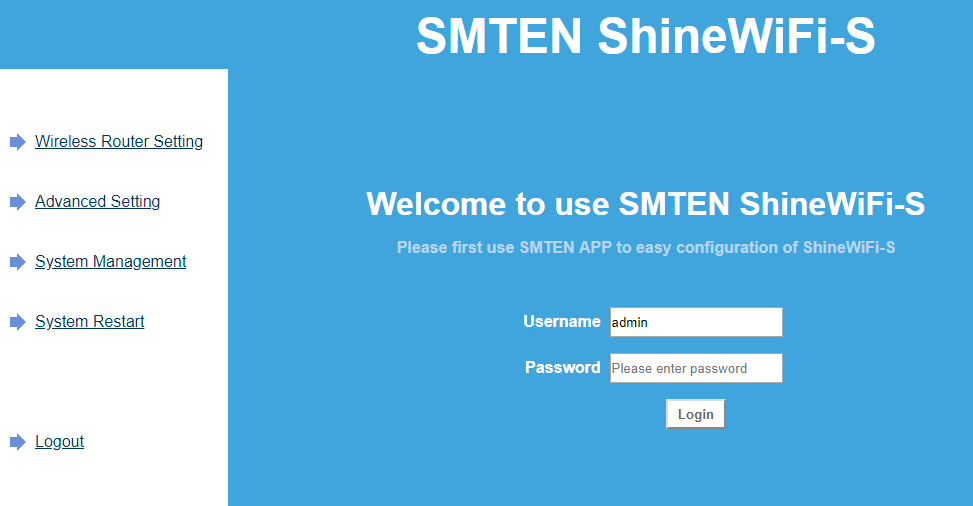

Insira os dados:

“Username: admin / Password: 12345678”.

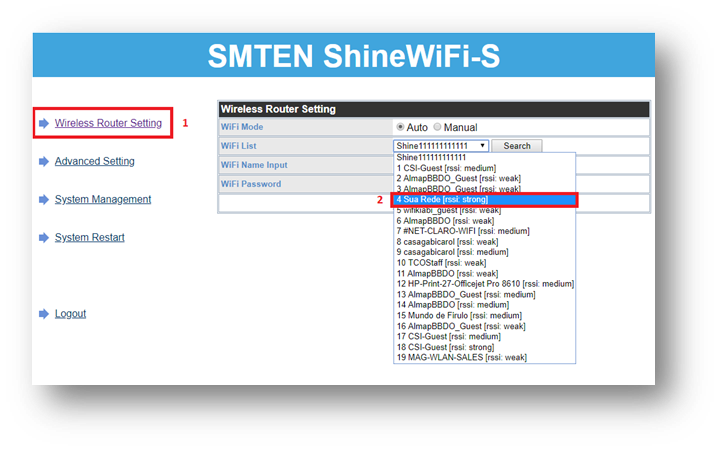

Selecione a opção “Wireless Router Setting”;
Logo após, selecione a rede local, e informe a senha da rede.

NOTA: O nome e a senha da rede NÃO deve conter nehum tipo de caractere especial. Deve ser composto de apenas letras e/ou números

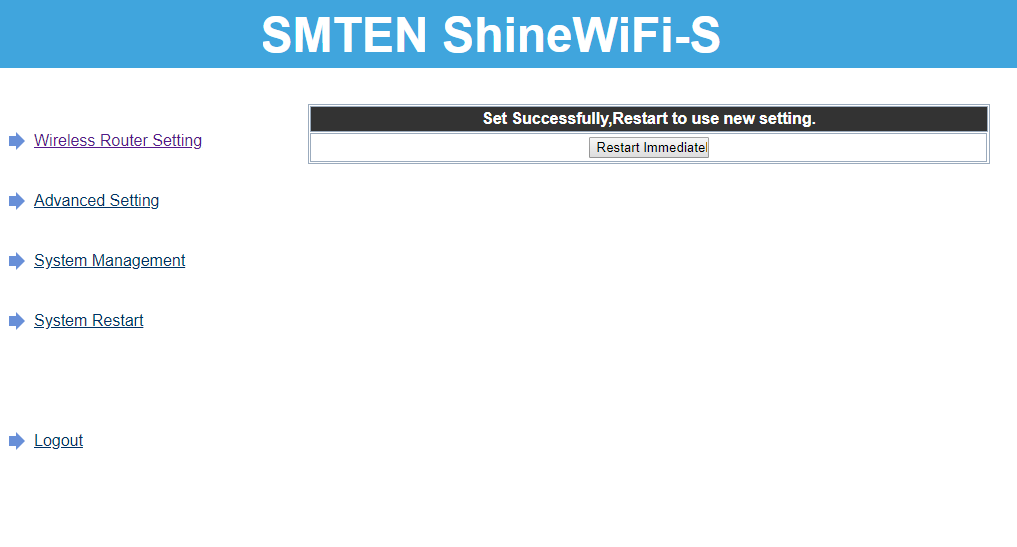

Clique em Restart Immediate.
Aguarde até que o LED do datalogger fique azul piscando. Esse processo pode levar 10 minutos.
Pronto! O datalogger foi configurado com sucesso. Continue a configuração em nossa plataforma de monitoramento.

CRIANDO INSTALAÇÃO

Acesse a plataforma de monitoramento da Canadian Solar através do link: http://monitoring.csisolar.com/

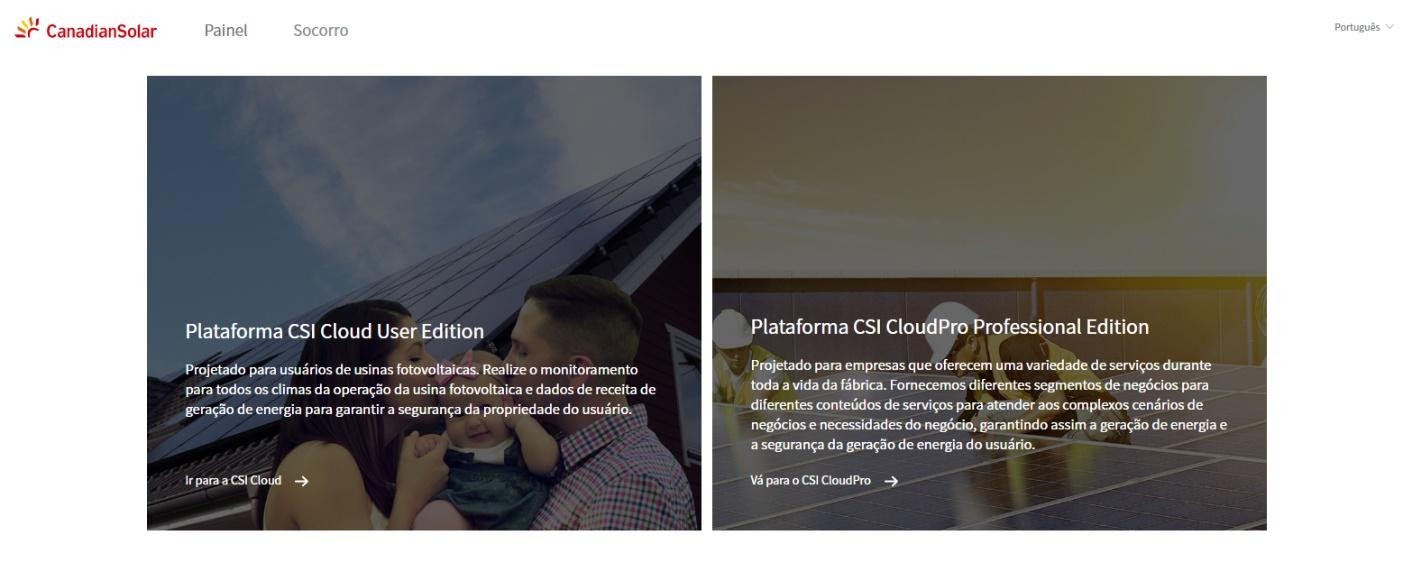

- Duas opções de conta estão disponíveis:

CSI Cloud User Edition – Projetado para o usuário final.

CSI Cloud Professional Edition - Projetado para instaladores.

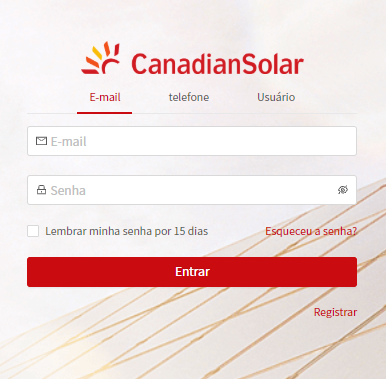

- Clique na opção CSI Cloud Professional Edition e faça o login.

- Caso não tenha uma conta, clique em Registrar Agora e siga os passos na tela, adicionando suas informações pessoais.

- Após registro, fazer o login na sua conta;

Para adicionar uma nova instalação siga os seguintes passos:

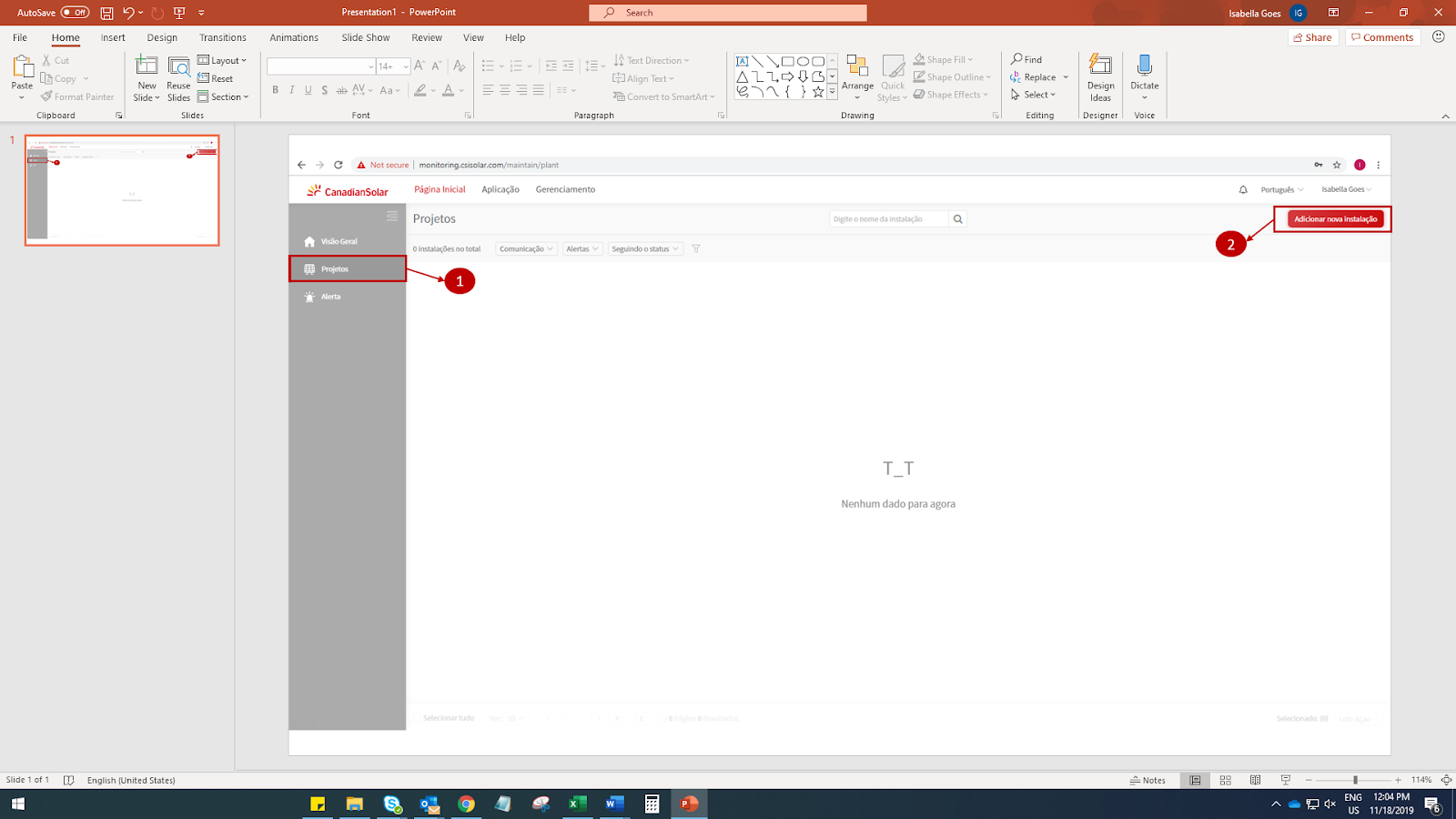

Clique em Projeto e em seguida
Clique em Adicionar nova instalação

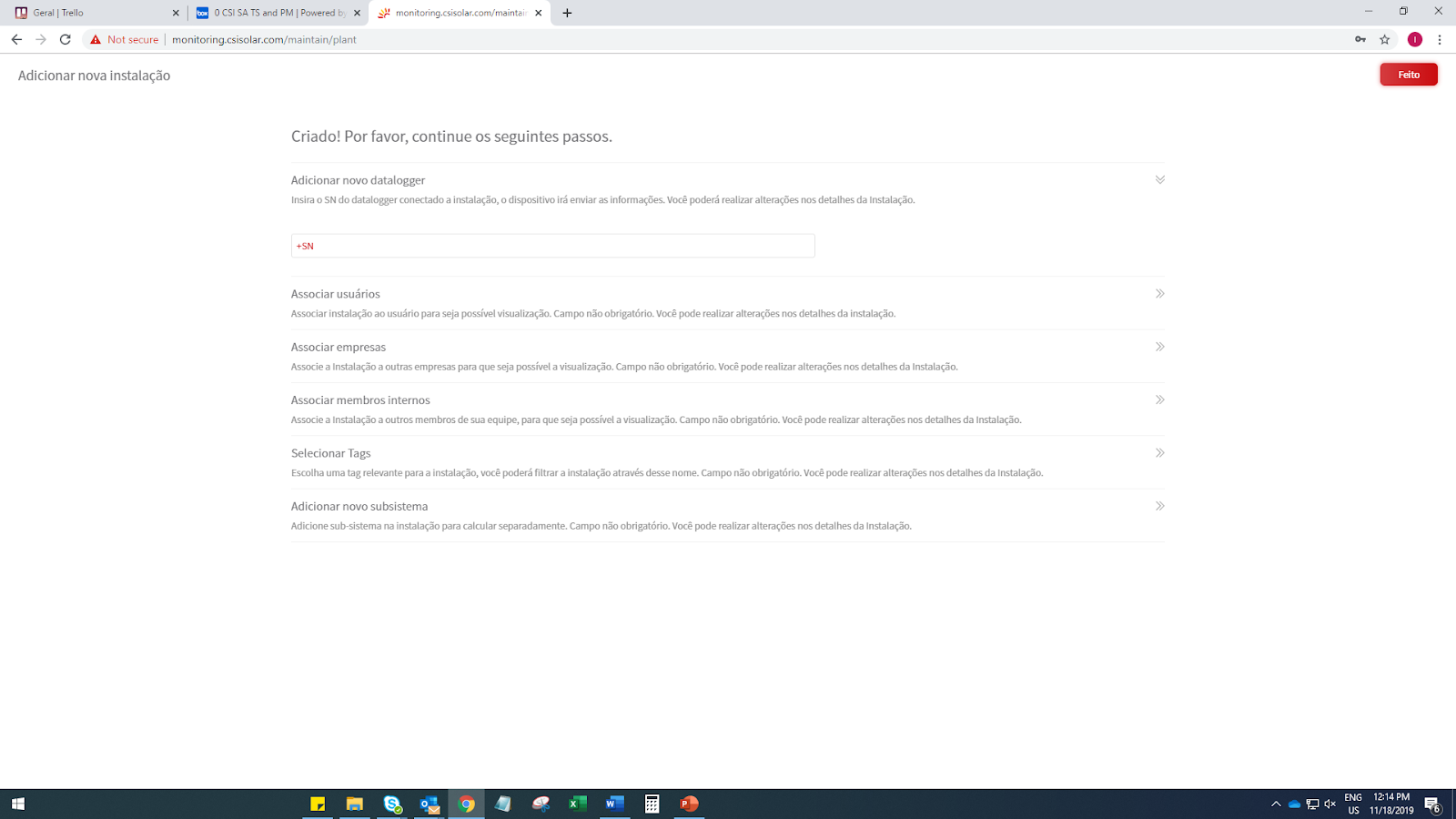

- Preencha todos os campos com as informações da instalação e em seguida, clique em Salvar no canto superior direito.

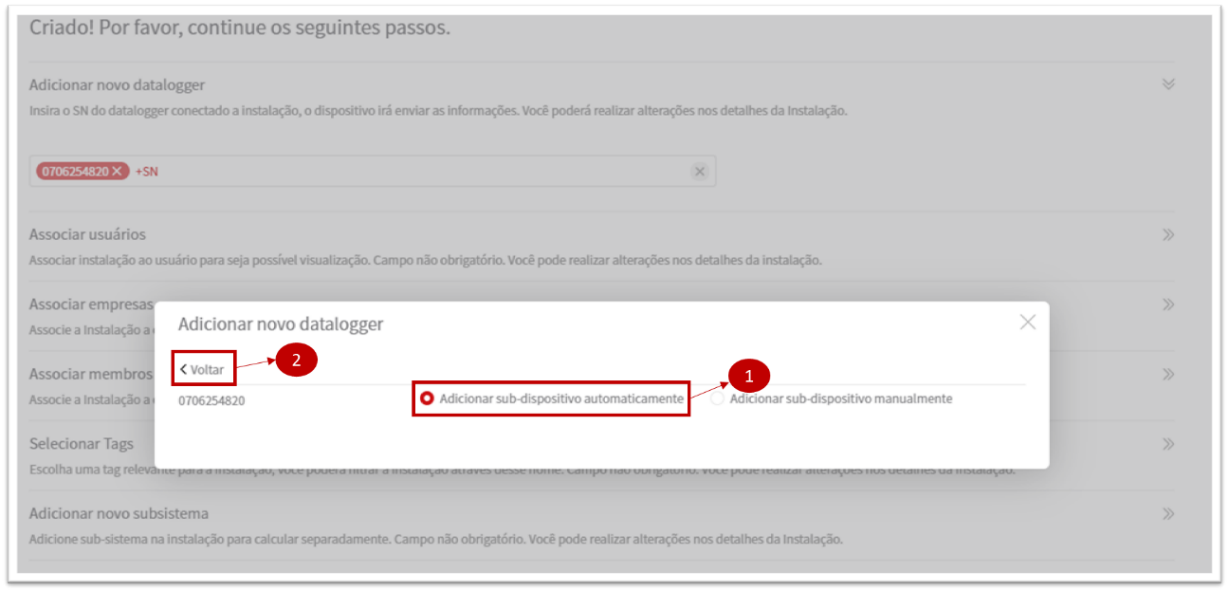

- Após criar a instalação, clique em Adicionar novo datalogger e adicione o número de série impresso no corpo ou na caixa do datalogger, incluindo o número zero (0) na frente.

- Em seguida, clique em Feito. Pronto! Instalação criada com sucesso.

FORNECENDO DIREITOS DE VISUALIZAÇÃO AO SEU CLIENTE

A plataforma de monitoramento da Canadian Solar fornece a comodidade de compartilhar a visualização da instalação com o seu cliente sem que seja necessário o compartilhamento de senhas e contas.

CRIANDO UMA CONTA - CSI CLOUD USER EDITION

Peça que seu cliente acesse a plataforma de monitoramento da Canadian Solar através do link: http://monitoring.csisolar.com/platformSelect

- Escolha a opção CSI Cloud Professional Edition.

- Clique em Registrar e siga os passos na tela, adicionando suas informações pessoais.

- Após o registro, é necessário que o cliente final forneça o e-mail de login ao instalador.

ASSOCIANDO A INSTALAÇÃO

Acesse a sua conta CSI Cloud Professional Edition através do link: http://monitoring.csisolar.com/platformSelect

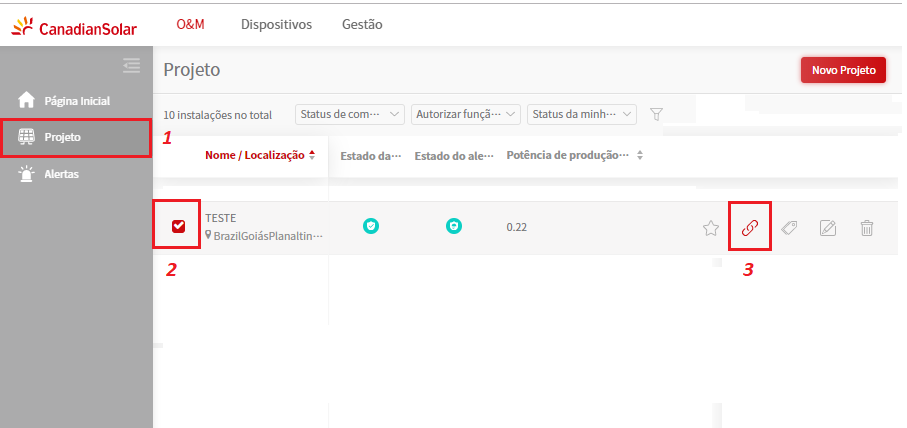

(1) Clique em Projetos.

(2) Selecione a instalação de seu cliente.

(3) Clique no ícone Associar

Adicione o e-mail de seu cliente e autorize a visualização. Nesse momento, será possível visualizar a instalação de duas contas diferentes, sem compartilhamento de senhas, garantindo a sua segurança e a de seu cliente.

ALTERAÇÃO DE SENHA WI-FI

Caso tenha alterado a senha do roteador da rede local, é necessário resetar o datalogger. Para isso, siga os procedimentos abaixo:

- Remova a proteção de borracha e pressione durante 5 segundos o botão KEY utilizando uma chave. O LED deverá piscar na cor vermelha, indicando o reset.

- Configure novamente o datalogger (passos 1 a 4).

SOLUÇÃO DE PROBLEMAS

Visando a facilidade no diagnóstico de possíveis falhas, o datalogger possui LED´s indicativos. Caso tenha alguma dificuldade durante a configuração do dispositivo, verifique as cores dos LED´s e realize as tratativas correspondentes descritas a continuação.

TODOS OS LED´S APAGADOS

Não há comunicação entre inversor e datalogger.

Verifique se o inversor está sendo alimentado por corrente contínua.
Verifique se o datalogger está conectado corretamente.
Verifique a configuração DIP switch da porta RS-232 no inversor.
Entre em contato com seu distribuidor.

LED VERMELHO ACESO PISCANDO

Comunicação entre inversor e datalogger foi estabelecida com sucesso.

LED VERDE ACESO CONSTANTE

Datalogger está estabelecendo conexão entre roteador e servidores. Este processo pode levar até 10 minutos para ser concluído.

LED VERDE ACESO PISCANDO

Datalogger não consegue estabelecer conexão entre roteador e os servidores.

Verifique a intensidade do sinal da rede.
Verifique se há conexão com internet no local.
Não é recomendado o uso de repetidor wifi.
Apenas redes WiFi 2.4GHz são suportadas.
Certifique-se que não há nenhum caracter especial no nome da rede de internet ou na senha da rede da internet, o datalogger não entende tais caracteres (.,;/]~[´-!@#$%¨&*()`^);
Verifique se a rede ao qual o datalogger está conectada não possui nenhuma proteção de acesso. É importante se certificar que as portas 5279 e 5280 são acessiveis.
Apenas utilizar configuração de iPv4 com DHCP (IP dinâmico) no modem ou roteador de internet.
Para se certificar que não tem nada impedindo a conexão pela rede de internet local, tente configurar utilizando outra rede (por exemplo com o seu SmartPhone como roteador).
