INTRODUÇÃO

Os procedimentos a seguir, serão aplicados para os inversores monofásicos e trifásicos da Canadian Solar (com “GI” ou "GL" no nome do modelo):

CSI-XXKTL-GI
CSI-XXKTL1P-GI-FL
CSI-XXKTL-GI-L
CSI-XXKTL-GI-H
CSI-XXKTL-GI-FL
CSI-XXKTL-GI-LFL
CSI-XXKTL-GI-HFL
CSI-XXK-T220GL01-E
CSI-XXK-T220GL02-E
CSI-XXK-T220GL03-E
CSI-XXK-T400GL01-E
CSI-XXK-T400GL02-E
CSI-XXK-T400GL03-E
CSI-XXK-T480GL02-E
CSI-XXK-T500GL01-E
CSI-XXK-T500GL02-E
CSI-XXK-T500GL03-E
CSI-XXK-T600GL02-E
CSI-XXK-T600GL03-E
CSI-XXK-T800GL02-E
CSI-XXK-T800GL03-E

IDENTIFICAÇÃO DO DISPOSITIVO

Anote o numero de série do datalogger. O número pode ser encontrado na caixa ou no corpo do dispositivo identificado por SN. Verifique via display que o endereço de comunicação do inversor esteja ajustado no valor 1 (Address = 01).

CONEXÃO DO DATALOGGER AO INVERSOR

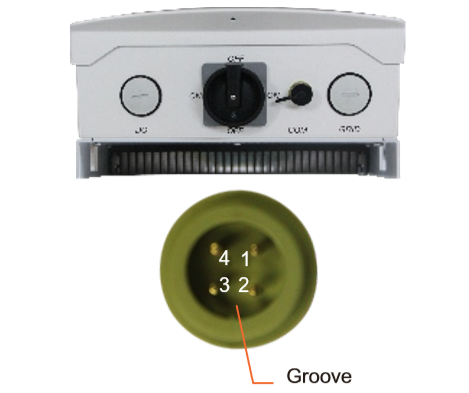

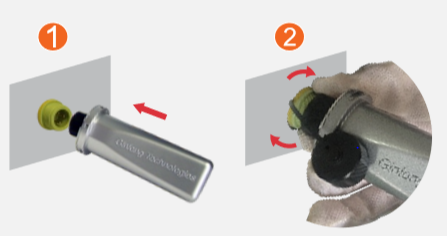

- Com o inversor completamente desenergizado, faça a conexão do datalogger. Verifique a numeração dos terminais para que a conexão seja feita com sucesso.

NOTA: O dispositivo deve ser mantido longe de objetos metalicos e de disposivos eletronicos que emitem um grande campo magnetico. Paredes de metal ou concreto prejudicam a qualidade da comunicação.

Após conectar o datalogger, poderá ligar o inversor (apenas em corrente continua).

CONECTANDO À REDE DO DATALOGGER

Ao ligar o inversor com o datalogger conectado, um ponto de acesso wi-fi será liberado.
Em seu dispositivo eletrônico (computador / laptop, celular ou tablet) conecte a essa rede.

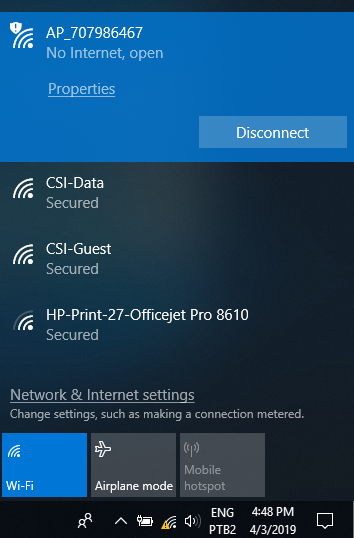

O formato da rede criada pelo datalogger é “AP_xxxxxxxx” (AP + número de série do wifi stick).
Abra o navegador de internet (Chrome, IE, Safari, Mozila, etc) digite o seguinte IP: 10.10.100.254.
Insira os seguintes dados quando solicitados: “Username: admin / Password: admin”.

CONFIGURAÇÃO DA REDE LOCAL

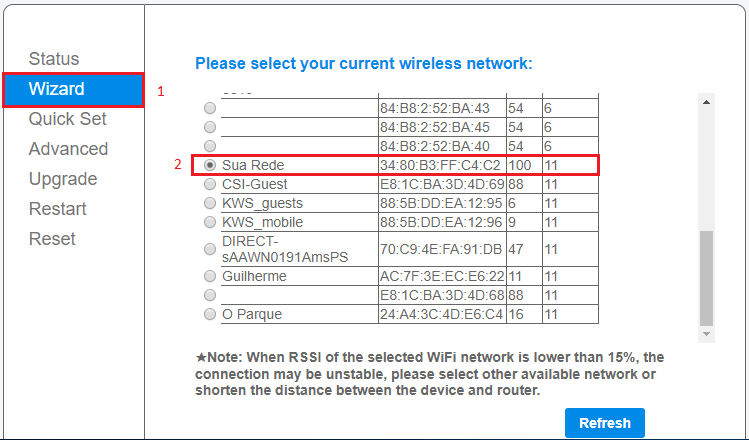

- Selecione a opção “Wizard”;

- Logo após, selecione a rede local.

NOTA: O nome e a senha da rede NÃO deve conter nehum tipo de caractere especial. Deve ser composto de apenas letras e/ou números.

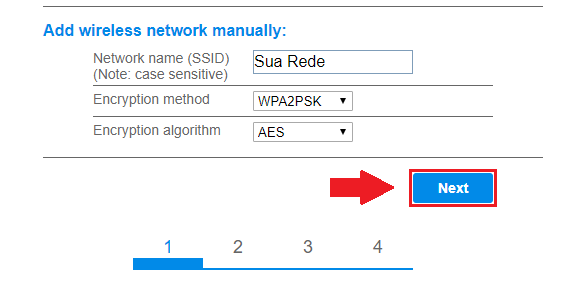

Clique em Next.
Configure os passos solicitados para conexão (tipo de conexão, escolha da rede, senha da rede, configurações de IP, segurança etc);

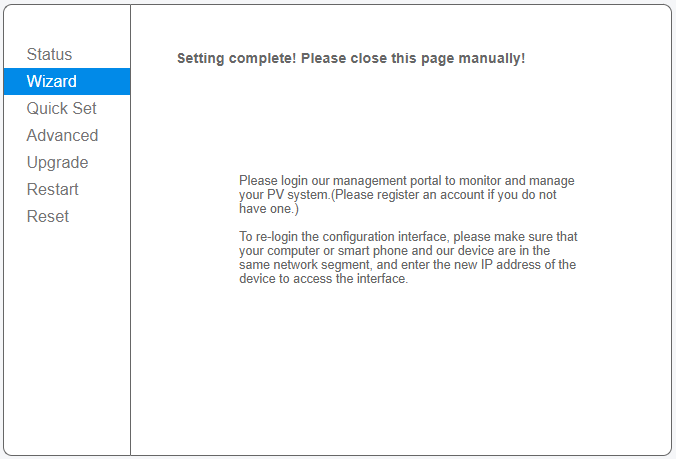

Pronto! O datalogger foi configurado com sucesso. Continue a configuração em nossa plataforma de monitoramento.

CRIANDO INSTALAÇÃO

Acesse a plataforma de monitoramento da Canadian Solar através do link: http://monitoring.csisolar.com/

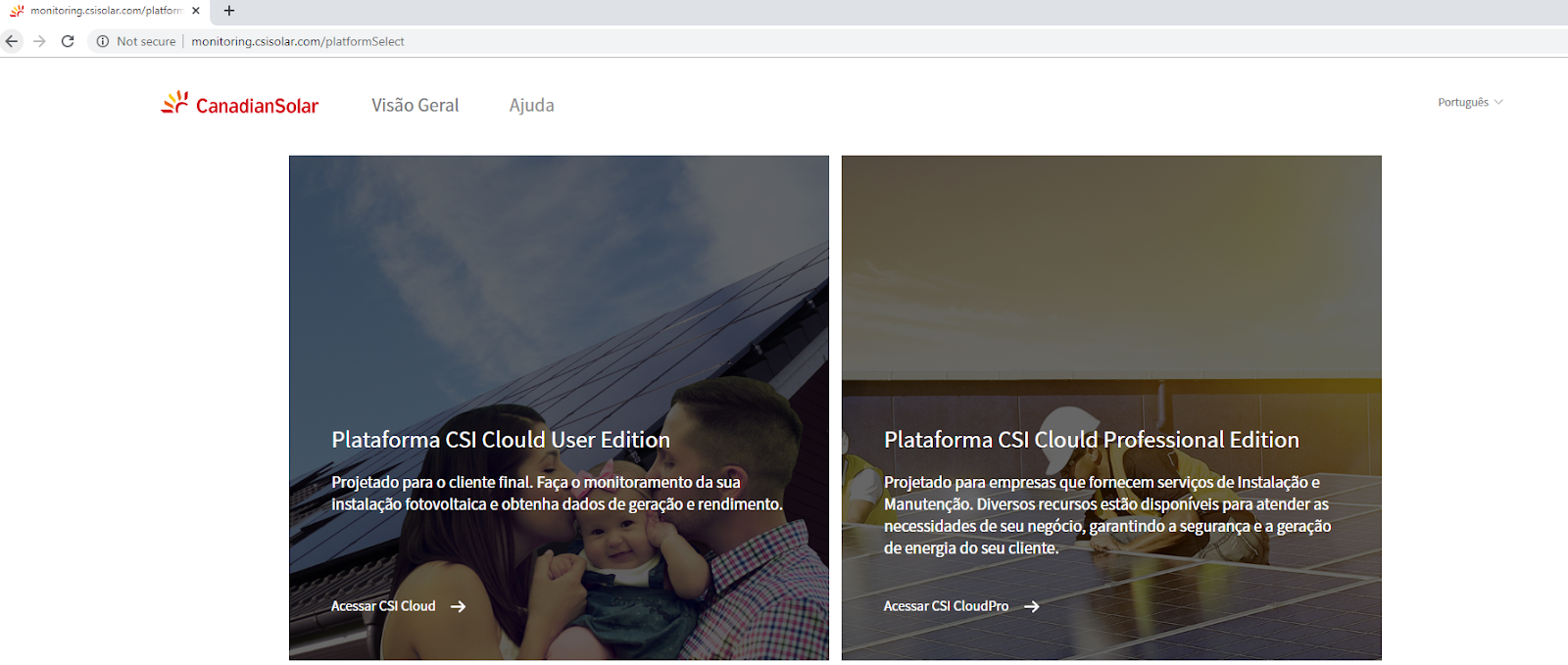

Duas opções de conta estão disponíveis:
- CSI Cloud User Edition – Projetado para o usuário final.
- CSI Cloud Professional Edition - Projetado para instaladores.

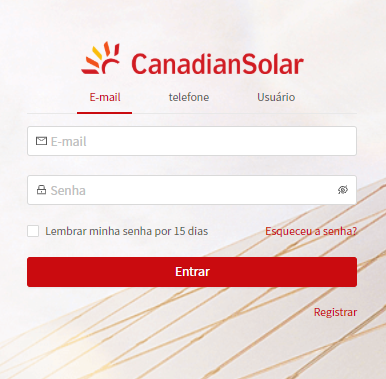

Clique na opção CSI Cloud Professional Edition e faça o login.
Caso não tenha uma conta, clique em Registrar Agora e siga os passos na tela, adicionando suas informações pessoais.
Após registro, fazer o login na sua conta;

Para adicionar uma nova instalação siga os seguintes passos:

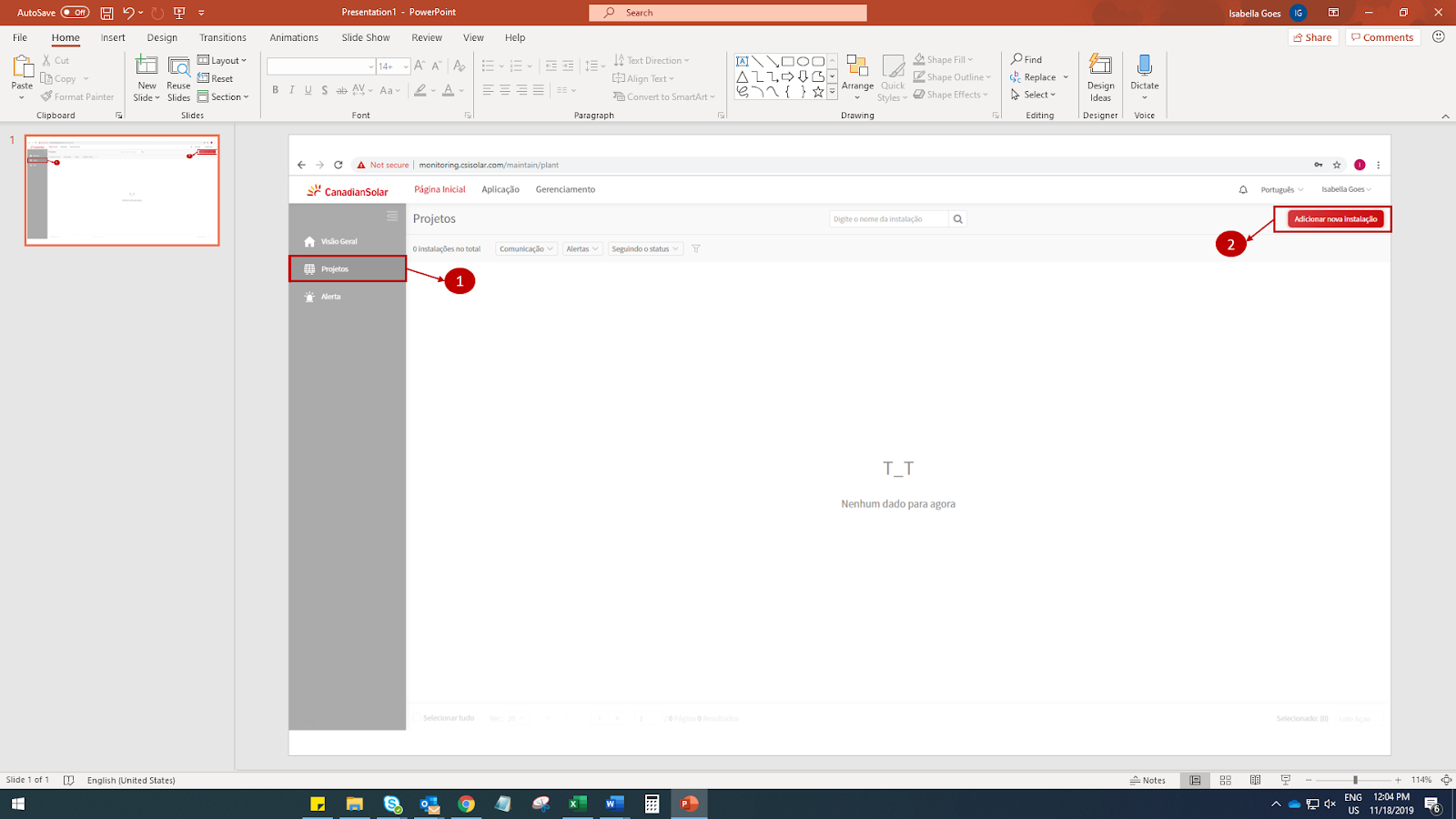

Clique em Projeto e em seguida
Clique em Adicionar nova instalação

Preencha todos os campos com as informações da instalação e em seguida, clique em Salvar no canto superior direito.

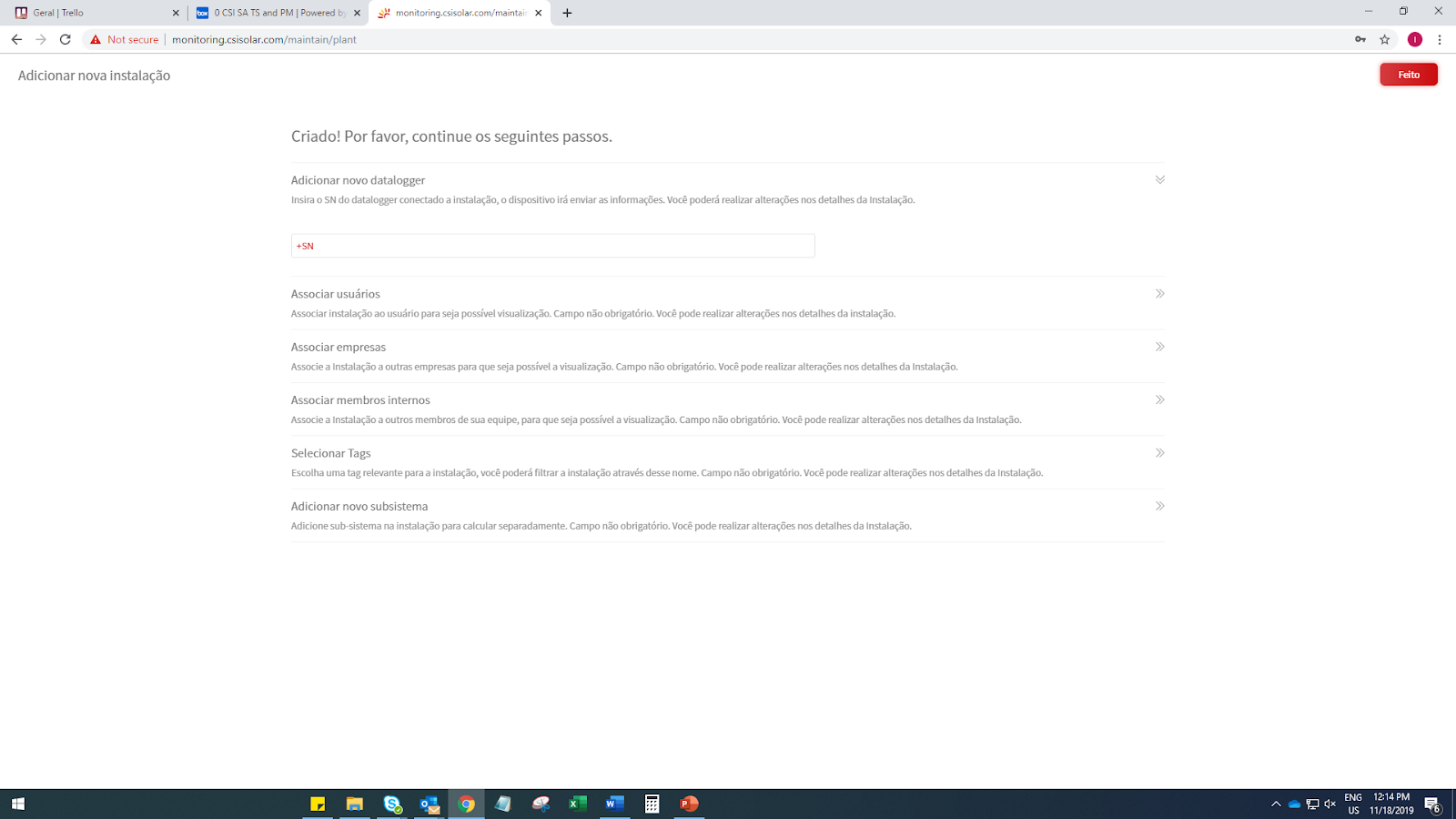

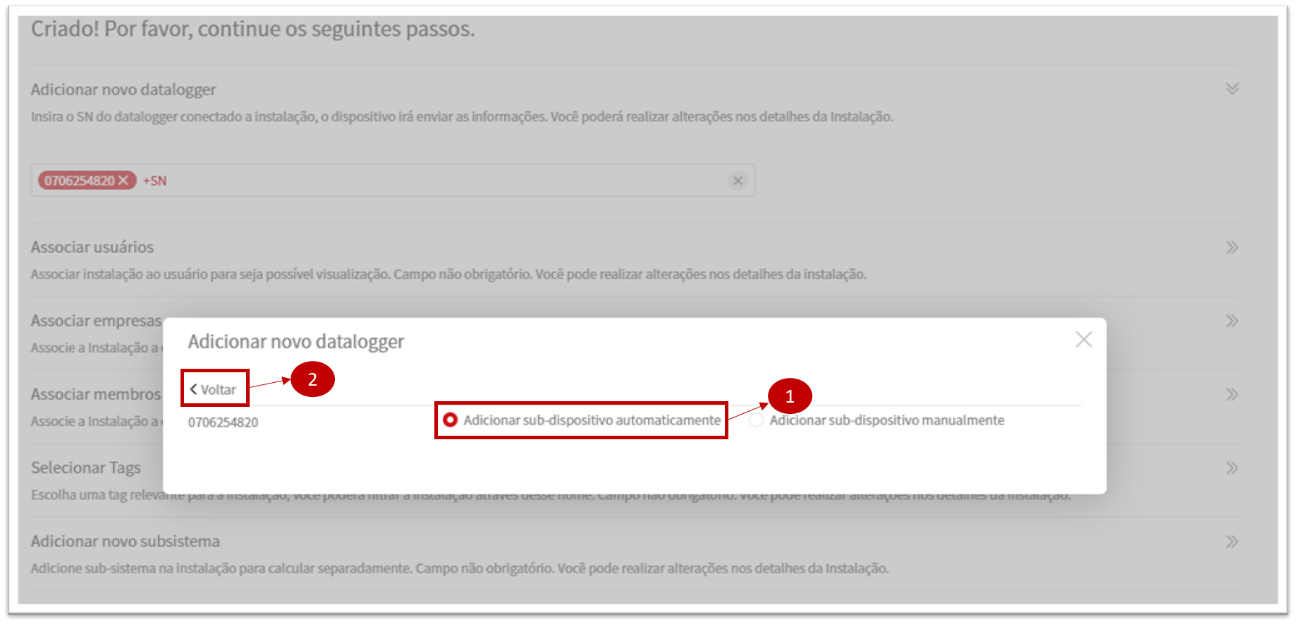

Após criar a instalação, clique em Adicionar novo datalogger e adicione o número de série impresso no corpo ou na caixa do datalogger, verificando na etiqueta se tem um número zero (0) na frente.

Em seguida, clique em Feito. Pronto! Instalação criada com sucesso.

FORNECENDO DIREITOS DE VISUALIZAÇÃO AO SEU CLIENTE

A plataforma de monitoramento da Canadian Solar fornece a comodidade de compartilhar a visualização da instalação com o seu cliente sem que seja necessário o compartilhamento de senhas e contas.

CRIANDO UMA CONTA - CSI CLOUD USER EDITION

Peça que seu cliente acesse a plataforma de monitoramento da Canadian Solar através do link: http://monitoring.csisolar.com/

Escolha a opção CSI Cloud User Edition.

Clique em Registrar e siga os passos na tela, adicionando suas informações pessoais.
Após o registro, é necessário que o cliente final forneça o e-mail de login ao instalador.

ASSOCIANDO A INSTALAÇÃO

Acesse a sua conta CSI Cloud Professional Edition através do link: http://monitoring.csisolar.com/

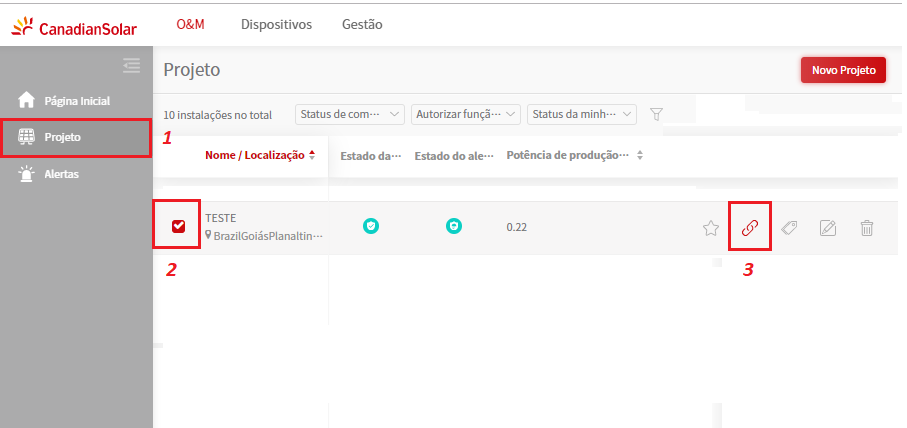

Clique em Projetos
Selecione a instalação de seu cliente.
Clique no ícone Associar

- Caso o cliente tenha uma conta User clique em Associar usuários, se for uma conta Pro clicar em Associar empresas.

- Adicione o e-mail de seu cliente e autorize a visualização. Nesse momento, será possível visualizar a instalação de duas contas diferentes, sem compartilhamento de senhas, garantindo a sua segurança e a de seu cliente.

ALTERAÇÃO DE SENHA WI-FI

Caso tenha alterado a senha do roteador da rede local (ou trocado de roteador), será necessário refazer as configurações do datalogger para voltar a monitorar:

- O datalogger wifi stick irá emitir o seu próprio sinal wifi automaticamente quando a rede anteriormente configurada deixe de funcionar e não coniga conexão com o servidor.

- Seguir o procedimento descrito nos pontos 3 e 4 deste manual.

- Caso não gere o ponto de acesso automaticamente, reset o datalogger. (Vide tópico RESET)

SOLUÇÃO DE PROBLEMAS

O LED ESTÁ APAGADO

Verifique se o datalogger está conectado corretamente.
Verifique se o inversor está sendo alimentado por corrente contínua.
Entre em contato com seu distribuidor.

DATALOGGER NÃO GERA PONTO DE ACESSO WI-FI

Não há comunicação entre inversor e datalogger.

Verifique que o parâmetro do endereço de comunicação do inversor seja ADDRESS = 01.
Entre em contato com seu distribuidor.

DATALOGGER NÃO SE CONECTA A INTERNET

Datalogger não consegue estabelecer conexão entre o roteador (e porem com o servidor).

Verifique a intensidade do sinal da rede Wifi.
Verifique se há conexão com internet no local.
Não é recomendado o uso de repetidor Wifi.
Apenas redes Wifi 2.4 GHz são suportadas (não 5.0 Ghz).
Certifique-se que não há nenhum caracter especial no nome da rede de internet ou na senha da rede da internet, o datalogger não entende tais caracteres (.,;/]~[´-!@#$%¨&*()`^). Utilizar apenas letras e/ou números.
Verifique se a rede ao qual o datalogger está conectada não possui nenhuma proteção de acesso. É importante se certificar que as portas 5277, 5279, 5280 e 10000 são acessiveis.
Utilizar configuração de iPv4 com DHCP (IP dinâmico) no modem ou roteador de internet.
Para se certificar que não tem nada impedindo a conexão pela rede de internet local, tente configurar utilizando outra rede (por exemplo com o seu SmartPhone / celular como roteador).

RESET DO DATALOGGER

Pode resetar o datalogger usando a opção “reset” no menu de configuração (do item 4). Caso não consiga entrar neste menu, por favor realizar o seguinte o procedimento:

1. Com o inversor energizado pelo lado CC, abrir o datalogger com cuidado usando uma chave borne pequena, soltando as quatro travinhas;

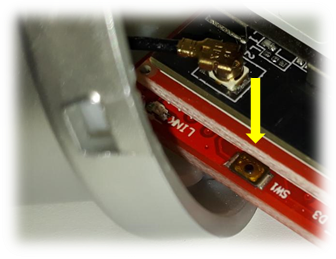

2. Dentro do datalogger, pelo lado da antena, localizar um botão pequeno chamado SW1 (indicado na foto ao lado).

3. Apertar o botão por alguns segundos e esperar o reset.

4. O datalogger emitirá novamente a rede Wifi com o ponto de acesso e poderá ser feita a nova configuração do datalogger.

Seguem as imagens ilustrativas da tomada de ação em realizar o RESET do datalogger.

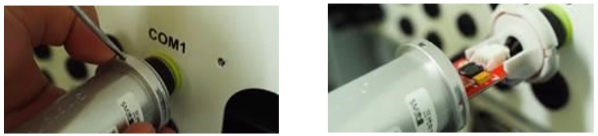

Para realizar o reset, com o dispositivo energizado, conectado ao inversor, deve ser retirada a capa de proteção do circuito:

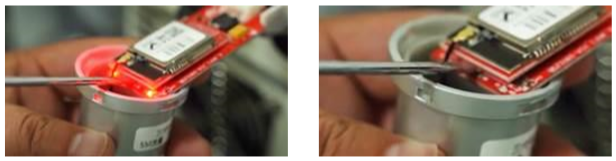

Então seguir para o botão de reset, e pressionar os botão localizado no final do circuito impresso (centro). Os leds irão acender, e posteriormente, apagar.
