Nota Técnica: Alteração dos Parâmetros de Proteção de Rede CA nos Inversores Monofásicos e Trifásicos, linha GI / GL da Canadian Solar
As alterações devem ser realizadas por pessoal técnico qualificado e com consulta a concessionária de energia responsável pela distribuição.
Os procedimentos a seguir, serão aplicados aos inversores inversores solares trifásicos 380Vca da Canadian Solar.
Alarme Sobretensão : OV-G-V01
Este alarme faz somente referência aos valores lidos na entrada AC (rede elétrica). Seguem as
orientações pertinente aos alarme de sobretensão.
Causas e ajustes:
- Alta impedância na entrada do inversor (Analisar: Distância do padrão de entrada, Bitolas de fios subdimensionadas, folgas nas conexões CA).
- Valores elevados de tensão da rede CA. Normalmente após análise, é verificada a necessidade de mudança no tap do transformador da rede CA (Cia de Energia).
- Controle de Potência de saída. Pode ocorrer do inversor estar ajustado para uma saída de potência em 110%, o que eleva o valor de tensão no inversor, ocorrendo o disparo do alarme.
Acesse aqui o link o procedimento de verificação do ajuste da potência de saída. - A necessidade de realizar os ajustes dos parâmetros do inversor em acordo com as necessidades do local.
Importante:
Antes de realizar o ajuste, deverá DESLIGAR O DISJUNTOR AC (corrente alternada) e colocar a função GRID em OFF. (Somente após ter realizado as parametrizações e ter salvo os ajustes, voltar a função GRID para ON.)
No ambiente Advanced Settings, senha 0010 = ↓ (down) ↓ (down) ↑ (up) ↓ (down).
Primeiramente seleciona a opção GRID = OFF (Irá piscar a opção, e desligar o Grid pelo inversor).
Novamente em Advanced Settings, acessar o ambiente STANDART e selecionar USER-DEF.
Obs: Referência parâmetro OV-G-V1 = Valor de Sobretensão nível 1 (Definido pelo projetista local).
* Para inversores Trifásicos é adotada a leitura do valor de tensão entre a relação de Fase-Fase (Tensão de linha) na entrada do inversor, divido por 1.732 + 10% de tolerância).
Sempre alinhar a necessidade de ajuste dos parâmetros com a Cia. de Energia local e cliente final.
OV-G-V1: Valor de Sobrentensão nível 1 *
OV-G-V1-T: 0.2s ~ 0.4s (A critério da concessionária / instalador responsável)
OV-G-V2: OV-G-V1+1V = Valor de Sobretensão nível 1 + 1 Volt
OV-G-V2-T: 0.2s ~ 0.4s (A critério da concessionária / instalador responsável)
UN-G-V1: Valor de Subtensão nível 1 = (20% a abaixo do valor da Tensão de Linha - Fase/Fase)
UN-G-V1-T: 0.2s ~ 0.4s (A critério da concessionária / instalador responsável)
UN-G-V2: UN-G-V01 - 1V = Valor de Subtensão nível 1 - 1 Volt
UN-G-V2-T:0.2s ~ 0.4s (A critério da concessionária / instalador responsável)
OV-G-F1: 62Hz
OV-G-F1-T: 0.2s ~ 0.4s (A critério da concessionária / instalador responsável)
OV-G-F2: 62Hz
OV-G-F2-T:0.2s ~ 0.4s (A critério da concessionária / instalador responsável)
UN-G-F1: 57.5Hz
UN-G-F1-T: 0.2s ~ 0.4s (A critério da concessionária / instalador responsável)
UN-G-F2: 57.5Hz
UN-G-F2-T: 0.2s ~ 0.4s (A critério da concessionária / instalador responsável)
Startup-T: 180s
Restore-T: 180s
Ao final dos ajustes, parametrizações, pressione "ESC > save and send" = Done! (Mensagem no display)
|

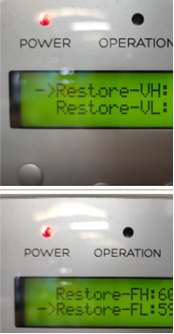

Importante: Verifique se após realizar o salvamento dos parâmetros, é disponibilizado os ajustes de "Restore" |
Normalmente para os valores de VH, são configurados os mesmos valores do OV-G-V01, assim como para o VL = UN-G-V01.
Restore FH = 60.5 Hz e o FL= 59 Hz
Realize a ligação do Disjuntores CA, o qual atende o inversor.

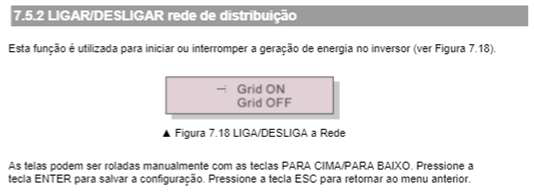

Junto ao display, acessar novamente a opção GRID. Selecionar a opção GRID = ON.
Aguardar a reinicialização do inversor (5 min.).
Nota: A Canadian Solar não é responsável pelos cálculos nem pelos valores dos novos ajustes, no entanto foram disponibilizadas as recomendações de parametrização. Sempre atender as orientações das Normas NBR-16149 e NBR-16150.
Para agregar mais informações, assista também ao vídeo sobre o tema de alarme de Sobretensão CA.
-
FAÇA O DOWNLOAD DO PDF ABAIXO:
