Este artigo possui o intuito de instruir instaladores e integradores sobre como organizar as Evidências de Módulos Fotovoltaicos com Suspeita de Baixo Desempenho, com a finalidade de submetê-las para análise de garantia ao Suporte Técnico da Canadian Solar.
Análise de Garantia- Módulos Fotovoltaicos com Suspeita de Baixo Desempenho
Para cada módulo fotovoltaico Módulos Fotovoltaicos com Suspeita de Baixo Desempenho, são necessárias 5 evidências:

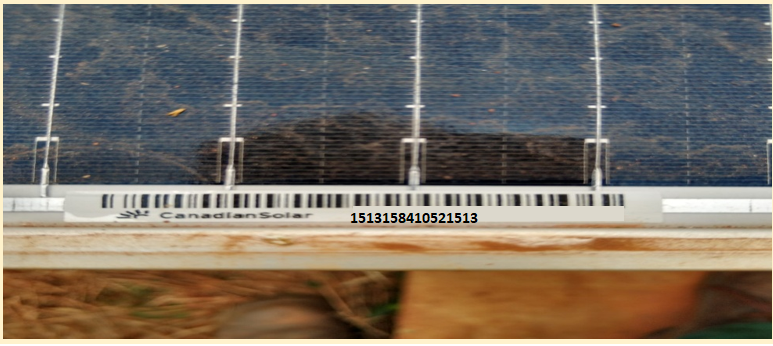

1-) FOTOGRAFIA DO SN - Consiste na fotografia do SN do módulo fv a ser analisado, a fim de possibilitar a identificação do mesmo.
Exemplo de Fotografia do SN:
OBS: O SN mostrado acima é fictício, apenas para exemplificação.

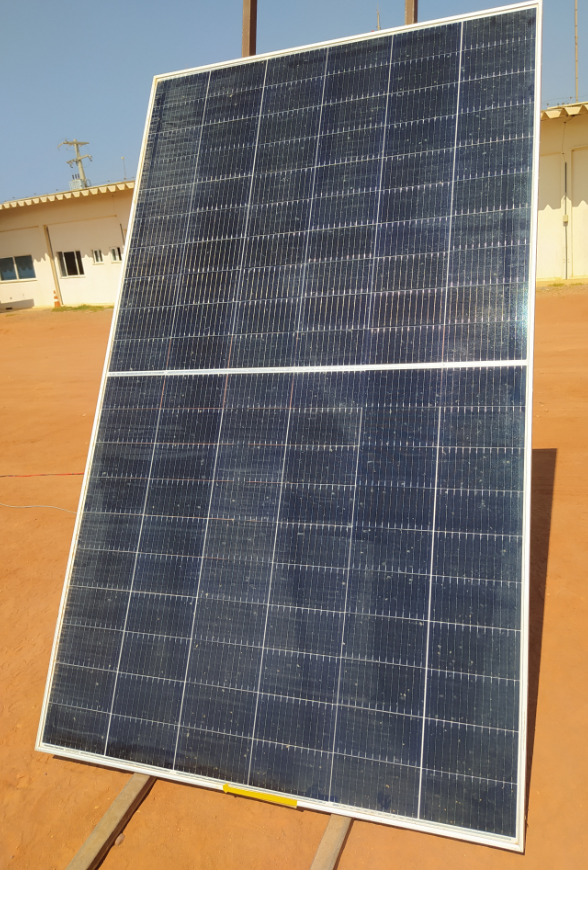

2-) FOTOGRAFIA DA PARTE FRONTAL INTEIRA- Consiste na fotografia mostrando a totalidade da parte frontal do módulo fv a ser analisado.
Exemplo de Fotografia da parte frontal inteira:
3-) FOTOGRAFIA DA PARTE TRASEIRA INTEIRA- Consiste na fotografia mostrando a totalidade da parte traseira do módulo fv a ser analisado.
Exemplo de Fotografia da parte traseira inteira:

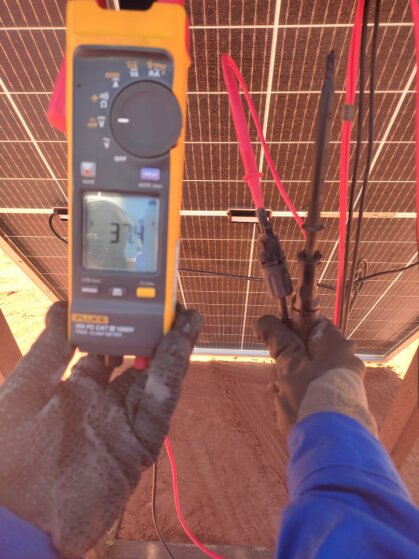

4-) FOTOGRAFIA DA MEDIÇÃO DA TENSÃO DE CIRCUITO ABERTO (Voc)- Consiste na fotografia mostrando de forma bem evidente o valor da Medição da Tensão de Circuito Aberto (Voc) , registrada pelo multímetro.
Exemplo de Fotografia:
OBS: Na fotografia devem constar valor de tesnão registrado da medição (na escala de DC) pelo multímetro, bem como as pontas de prova do multímetro em contato com os terminais positivo e negativo do módulo fotovoltaico que está sendo analisado.

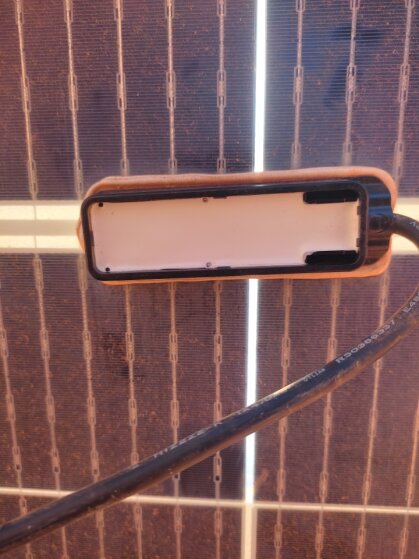

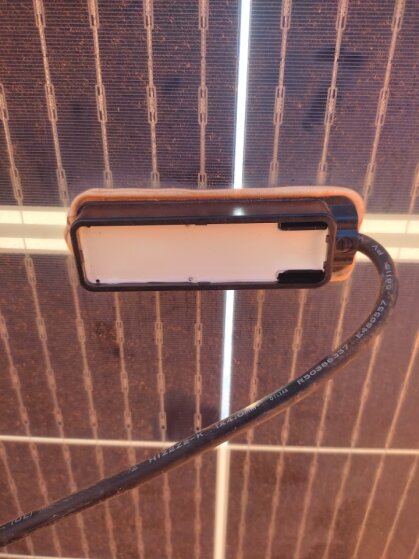

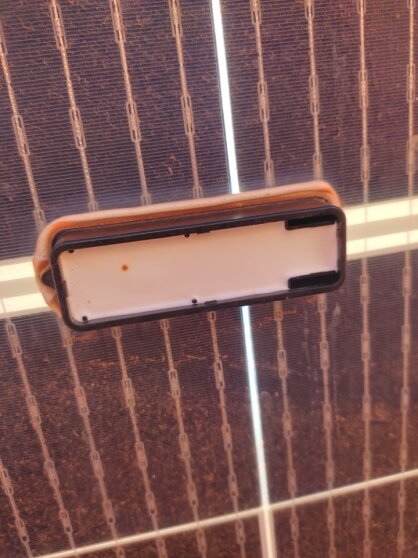

5-) FOTOGRAFIA BEM EVIDENTE DAS CAIXAS DE JUNÇÃO (JB's)-
Consiste na(s) fotografia(s), mostrando de forma bem evidente e aproximada as caixas de junção (JB's) do módulo fotovoltaico, sendo uma fotografia para cada caixa de junção (JB) que o módulo fotovoltaico analisado possuir.
Exemplos de Fotografias:
OBS: Neste exemplo, o módulo fotovoltaico em questão possui 3 Caixas de Junção (JBs)
Em casos de Usinas Fotovoltaicas que possuem milhares, dezenas de milhares, até milhões de módulos fv instalados, esporadicamente, ocorrem algumas unidades de módulos que apresentam desempenho abaixo do esperado, tornando, por vezes, necessário realizar centenas de fotografias, e é aí que a organização destas fotografias torna-se crucial. Com isso, para se tornar mais eficiente e rápida a análise de garantia por parte do Suporte Técnico da Canadian Solar:
Segue abaixo um link ao qual possui um modelo (template) exemplificado de organização das evidências de módulos fv com Suspeita de Baixo Desempenho:
https://drive.google.com/drive/folders/18b1qUbkLec2FcGmyuznh1kRnI9NMdOL5?usp=sharing
Observação: Para um melhor entendimento ilustrativo de como se realizar os procedimentos de organização supracitados, segue o vídeo abaixo, que exemplifica de forma prática tais procedimentos:
Para maiores informações, consulte o Suporte Técnico da Canadian Solar:
Telefone: 0800-8783587
Email: service.latam@csisolar.com
Whatsapp: +55114637-2276
