Mudar datalogger CSI CLOUD para SMTEN

NOTA TÉCNICA – Procedimento para migrar o monitoramento do datalogger de prefixo MXC da plataforma CSI Cloud / CSI CloudPro para SMTEN da Canadian Solar



Atenção: Depois de realizar este procedimento, não terá mais acesso ao histórico de dados na plataforma CSI CLOUD. Somente terá acesso a um novo histórico de dados desde que o datalogger comunique corretamente com o servidor da SMTEN e seja criada uma nova planta.

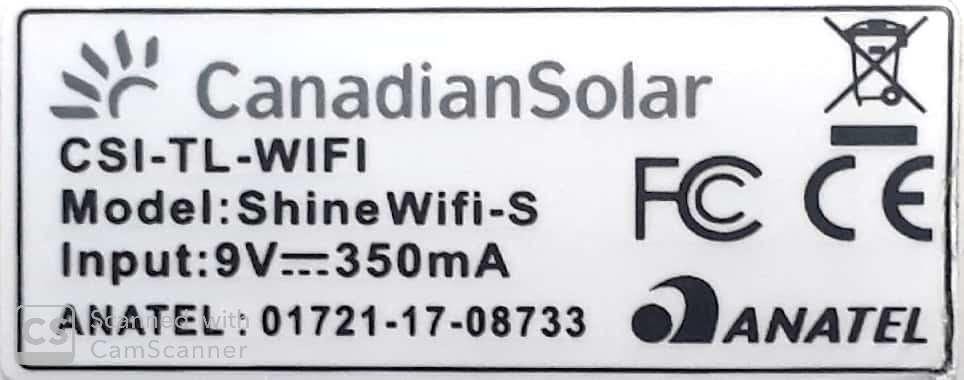

Este procedimento é válido apenas para os dataloggers com etiqueta Wifi-S (conforme a imagem) dos inversores monofásicos da Canadian Solar modelos: 1.5k, 3k e 5k (CSI-1.5K-TL / CSI-3K-TL / CSI-5K-MTL).



CONFIGURAÇÃO DO DATALOGGER

1. CONEXÃO DO DATALOGGER AO INVERSOR

- Vá até o inversor que possui o datalogger SMTEN. Anote o numero de série do datalogger. O numero pode ser encontrado na caixa ou no corpo do dispositivo identificado por SN.

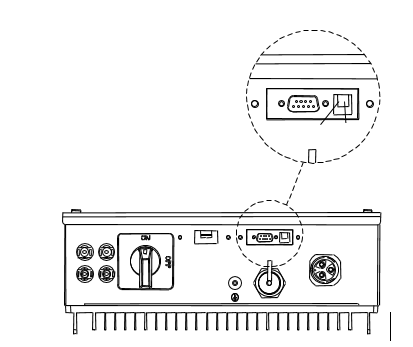

Com o inversor desenergizado, remova a tampa RS-232 do inversor e conecte o ShineWiFi à porta RS-232.

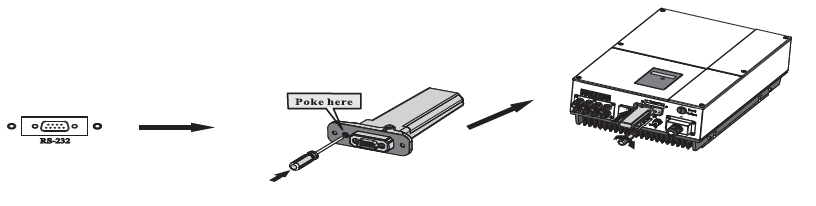

- Conecte o ShineWiFi à porta RS-232 do inversor e fixe-o com os parafusos.



- Após conexão do módulo ShineWiFi, poderá ligar o inversor (apenas em corrente continua). O LED vermelho piscando indica que o inversor e a comunicação ShineWiFi estão normais.







-  Ative o ponto de acesso Wi-FI: remova a proteção de borracha e pressione uma vez levemente o botão KEY utilizando uma chave. O LED deverá ficar azul constante.



2. CONECTANDO À REDE DO DATALOGGER

• Ao ligar o inversor com o datalogger conectado, um ponto de acesso wi-fi será liberado.

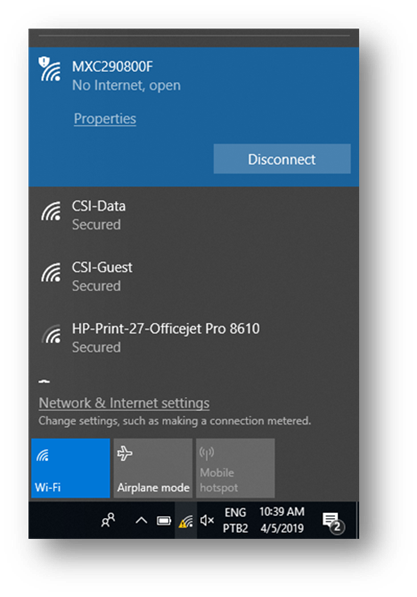

• Em seu dispositivo eletrônico (computador / laptop, celular ou tablet) conecte a essa rede.
• O formato da rede criada pelo datalogger é “MXC_xxxxxxxx” (MXC + número de série do wifi stick).

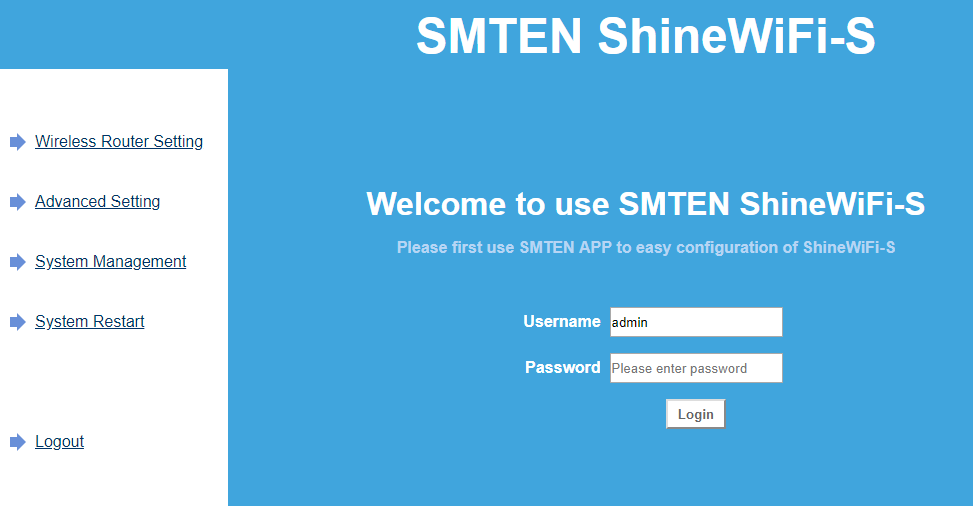

• Abra o navegador de internet (Chrome, IE, Safari, Mozila, etc.) digite: http://192.168.10.100 .



3. CONFIGURAÇÃO NA REDE WIFI LOCAL

- Insira os dados:

“Username: admin / Password: 12345678”.

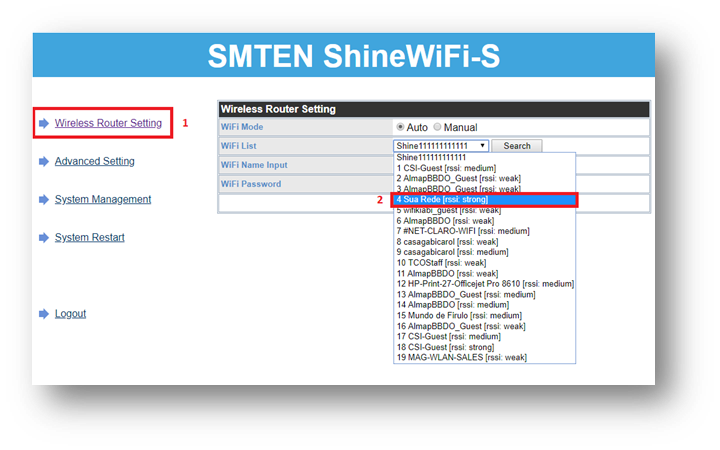

- Selecione a opção “Wireless Router Setting”;

- Logo após, selecione a rede local, e informe a senha da rede.





NOTA: O nome e a senha da rede NÃO deve conter nehum tipo de caractere especial. Deve ser composto de apenas letras e/ou números.



4. CONFIGURAÇÃO DO SERVIDOR

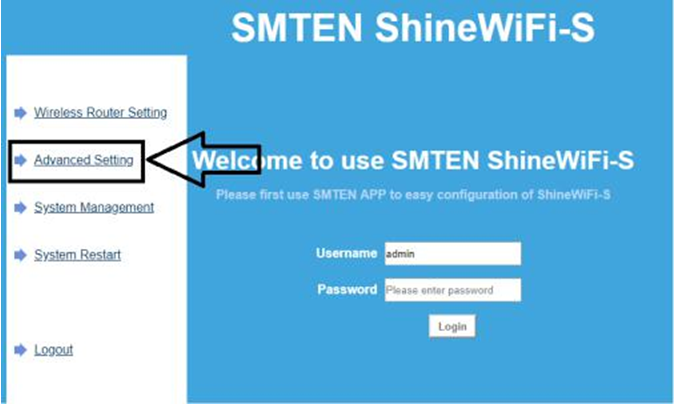

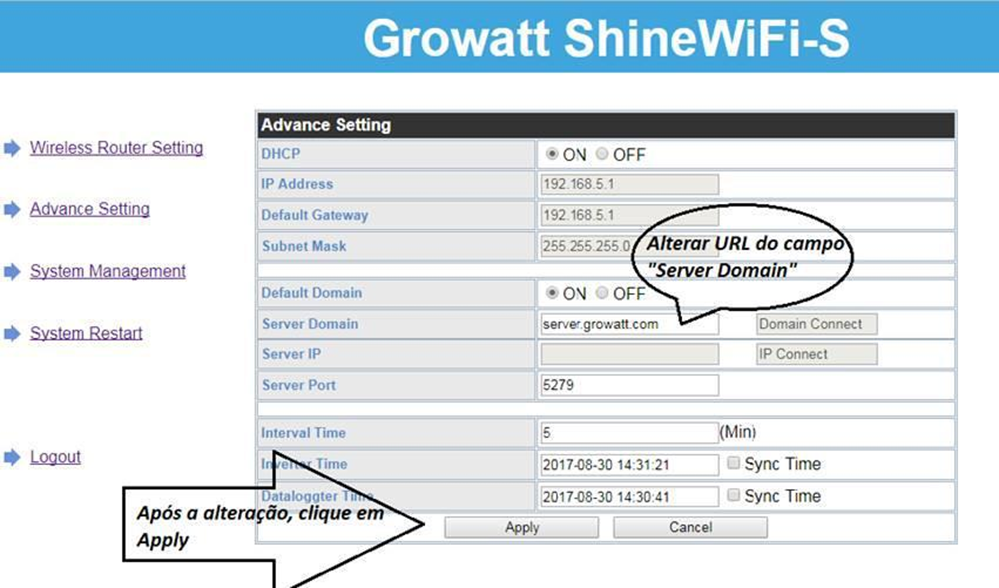

- Ir na opção Advanced Settings.   - Em seguida, vá até a opção Server Domain e mude para:   server.smten.com   - Recomendamos que copie e cole, pois não pode haver erros de digitação nesse ponto.   - Após a alteração, Clique em APPLY.





- Clique em Restart Immediate.

• Aguarde até que o LED do datalogger fique piscando azul. Esse processo pode levar até 10 min.
• Pronto! O datalogger foi configurado com sucesso.
• Continue a configuração em na plataforma de monitoramento SMTEN.

- Para configurá-lo no app SMTEN, utilizar o passo a passo do link: https://support.csisolar.com/hc/pt-br/articles/360061433551-Monitoramento-Completo-Datalogger-Branco-SMTEN



ALTERAÇÃO DE SENHA WI-FI

Caso tenha alterado a senha do roteador da rede local, é necessário resetar o datalogger. Para isso, siga os procedimentos abaixo:



- Remova a proteção de borracha e pressione durante 5 segundos o botão KEY utilizando uma ferramenta pequena. O LED deverá piscar na cor vermelha, indicando o reset (e correta comunicação com o inversor).



- Configure novamente o datalogger (passos 1 a 4 deste documento).



SOLUÇÃO DE PROBLEMAS

Visando a facilidade no diagnóstico de possíveis falhas, o datalogger possui LED´s indicativos. Caso tenha alguma dificuldade durante a configuração do dispositivo, verifique as cores dos LED´s e realize as tratativas correspondentes descritas a continuação.

1. TODOS OS LED´S APAGADOS

Não há comunicação entre inversor e datalogger.

- Verifique se o inversor está sendo alimentado por corrente contínua.

- Verifique se o datalogger está conectado corretamente.

- Verifique a configuração DIP switch da porta RS-232 no inversor (conforme modelo do inversor).

- Entre em contato com seu distribuidor.



2. LED VERMELHO ACESO PISCANDO

Comunicação entre o inversor e o datalogger foi estabelecida com sucesso.



3. LED VERDE ACESO CONSTANTE

Datalogger está estabelecendo conexão entre roteador e o servidor da plataforma de monitoramento. Este processo pode levar até 10 minutos para ser concluído.



4. LED VERDE ACESO PISCANDO

Datalogger não consegue estabelecer conexão entre o roteador (e porem com o servidor).

- Verifique a intensidade do sinal da rede Wifi.

- Verifique se há conexão com internet no local.

- Não é recomendado o uso de repetidor Wifi.

- Apenas redes WiFi 2.4 GHz são suportadas (não 5.0 Ghz).

- Certifique-se que não há nenhum caracter especial no nome da rede de internet ou na senha da rede da internet, o datalogger não entende tais caracteres (.,;/]~[´-!@#$%¨&*()`^). Utilizar apenas letras e/ou números.

- Verifique se a rede ao qual o datalogger está conectada não possui nenhuma proteção de acesso. É importante se certificar que as portas 5279 e 5280 são acessiveis.

- Utilizar configuração de iPv4 com DHCP (IP dinâmico) no modem ou roteador de internet.

- Para se certificar que não tem nada impedindo a conexão pela rede de internet local, tente configurar utilizando outra rede (por exemplo com o seu SmartPhone  /celular como roteador).



5. LED AZUL CONSTANTE

Ponto de acesso Wi-Fi do datalogger está ativo.

- Para desativar, remova a proteção de borracha e pressione uma vez levemente o botão KEY utilizando uma chave.



6. LED AZUL PISCANDO

O datalogger está se comunicando corretamente com o servidor.





ANEXOS

- Procedimento descrito acima em formato de aquivo .PDF

- Os manuais dos inversores CSI-1.5K-TL, CSI-3K-TL e CSI-5K-MTL podem ser baixados no seguinte link: https://bit.ly/2MCpdR7







Equipe de Produto e Suporte Técnico, CSI Latin America
