Configuração do Monitoramento

Inversores Monofásicos CSI (3-9)K-S22002-E/ED/ S22003-E Canadian Solar

Plataforma CSI Cloud / CSI CloudPro

INTRODUÇÃO

Os procedimentos a seguir serão aplicados para os inversores monofásicos da Canadian Solar:

CSI-3K-S22002-E
CSI-3K-S22002-ED
CSI-5KTL1-P-FL
CSI-5K-S22002-E
CSI-5K-S22002-ED
CSI-7K-S22002-ED
CSI-9K-S22002-ED
CSI-5K-S22003-E
CSI-7K-S22003-E
CSI-9K-S22003-E

FAÇA O DOWNLOAD DO APLICATIVO

Estaneie o QR CODE abaixo e baixe o CSI CLOUD Pro. A configuração do monitoramento deverá ser realizada no aplicativo PRO. O seu cliente deverá baixar o aplicativo CSI Cloud User Edition.

CONEXÃO DO DATALOGGER AO INVERSOR

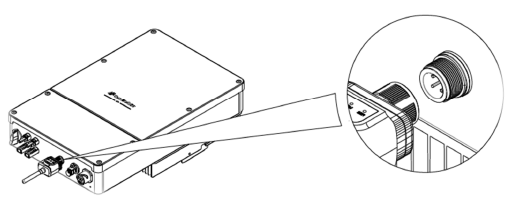

Com o inversor desenergizado, faça a conexão do datalogger. Verifique a numeração dos terminais para que a conexão seja feita com sucesso.

Nota: O dispositivo deve ser mantido longe de objetos metálicos e de dispositivos eletrônicos que emitem um grande campo magnético. Paredes de metal ou concreto prejudicam a qualidade da comunicação.

Após conectar o datalogger, poderá ligar o inversor.

FAÇA LOGIN NO APLICATIVO

Faça o login no aplicativo

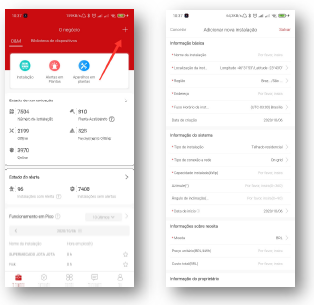

Clique em + no canto superior direito da tela para adicionar uma instalação.
Preencha os dados necessários e clique em "Salvar"

CONFIGURAÇÃO DO MONITORAMENTO

Conecte seu smartphone na rede WiFi ao qual deseja conectar o datalogger.

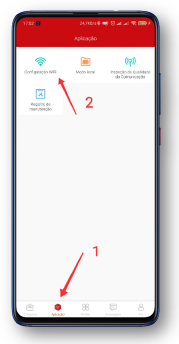

No aplicativo, na barra inferior, clique em "Aplicação"
Em seguida, escaneie a configuração "WiFI"
Escaneie o QR Code presente no corpo ou embalagem do datalogger.

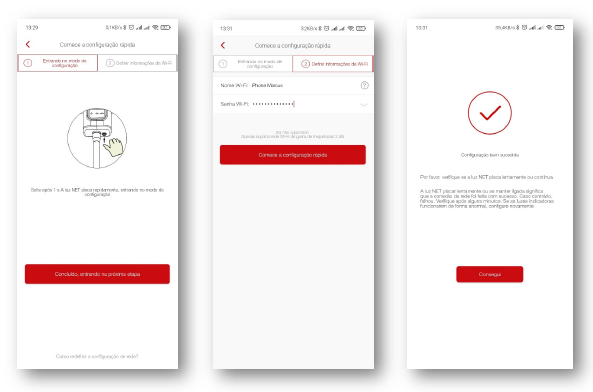

Pressione uma vez o botão presente no datalogger e aguarde o LED "NET" piscar rapidamente.
Coloque a senha de rede do cliente em "Configuração Rápida".
Aguarde um instante e verifique se a configuração foi bem sucedida. O LED "NET" irá piscar lentamente ou ficará estático.
Pronto! O datalogger está configurado!
Aguarde no mínimo 10 minutos para que a instalação apareça ONLINE na plataforma.

FORNECEDO DIREITO DE VISUALIZAÇÃO PARA O SEU CLIENTE

Após criar a instalação é necessário criar uma conta para seu cliente no CSI CLOUD USER
Para isso, clique em + no canto superior direito da tela.
Clique em "Associar usuários"
Clique em + no canto superior direito da tela.
Clique em "Criar novo usuário"
Preencha os dados para criar uma nova conta para seu cliente.
Em "Tipo de autorização", selecione "Read only"
Pronto! A conta para o seu cliente está criada. Baixe o CSI Cloud User disponível para Android e iOS (QR Code abaixo)
