INTRODUÇÃO
Os procedimentos a seguir, serão aplicados para os inversores monofásicos e trifásicos da Canadian Solar (com “GI” ou "GL" no nome do modelo):
- CSI-XXKTL-GI
- CSI-XXKTL1P-GI-FL
- CSI-XXKTL-GI-L
- CSI-XXKTL-GI-H
- CSI-XXKTL-GI-FL
- CSI-XXKTL-GI-LFL
- CSI-XXKTL-GI-HFL
- CSI-XXK-T220GL01-E
- CSI-XXK-T220GL02-E
- CSI-XXK-T220GL03-E
- CSI-XXK-T400GL01-E
- CSI-XXK-T400GL02-E
- CSI-XXK-T400GL03-E
- CSI-XXK-T480GL02-E
- CSI-XXK-T500GL01-E
- CSI-XXK-T500GL02-E
- CSI-XXK-T500GL03-E
- CSI-XXK-T600GL02-E
- CSI-XXK-T600GL03-E
- CSI-XXK-T800GL02-E
- CSI-XXK-T800GL03-E
- IDENTIFICAÇÃO DO DISPOSITIVO
Anote o numero de série do datalogger. O número pode ser encontrado na caixa ou no corpo do dispositivo identificado por SN. Verifique via display que o endereço de comunicação do inversor esteja ajustado no valor 1 (Address = 01).
- CONEXÃO DO DATALOGGER AO INVERSOR

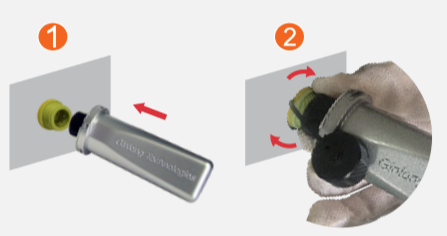

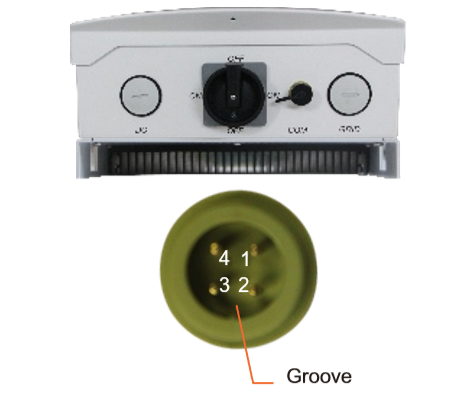

- Com o inversor completamente desenergizado, faça a conexão do datalogger. Verifique a numeração dos terminais para que a conexão seja feita com sucesso.
NOTA: O dispositivo deve ser mantido longe de objetos metalicos e de disposivos eletronicos que emitem um grande campo magnetico. Paredes de metal ou concreto prejudicam a qualidade da comunicação.
- Após conectar o datalogger, poderá ligar o inversor (apenas em corrente continua).
- CONECTANDO À REDE DO DATALOGGER
- Ao ligar o inversor com o datalogger conectado, um ponto de acesso wi-fi será liberado.

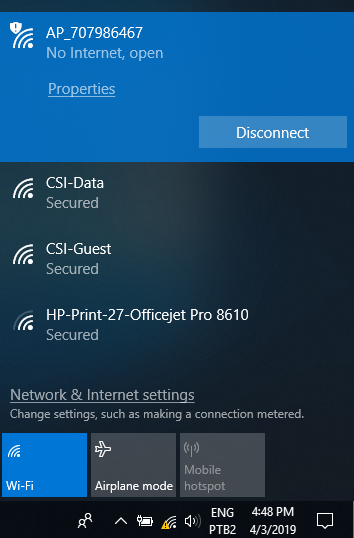

- Em seu dispositivo eletrônico (computador / laptop, celular ou tablet) conecte a essa rede.
- O formato da rede criada pelo datalogger é “AP_xxxxxxxx” (AP + número de série do wifi stick).
- Abra o navegador de internet (Chrome, IE, Safari, Mozila, etc) digite o seguinte IP: 10.10.100.254.
- Insira os seguintes dados quando solicitados: “Username: admin / Password: admin”.
- CONFIGURAÇÃO DA REDE LOCAL

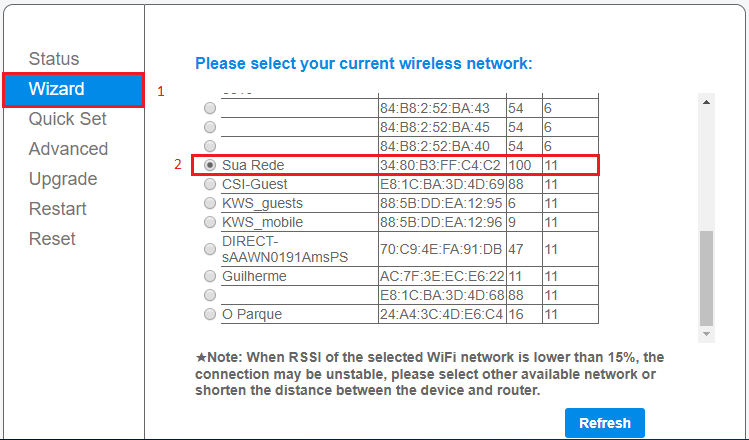

- Selecione a opção “Wizard”;
- Logo após, selecione a rede local.
NOTA: O nome e a senha da rede NÃO deve conter nehum tipo de caractere especial. Deve ser composto de apenas letras e/ou números.

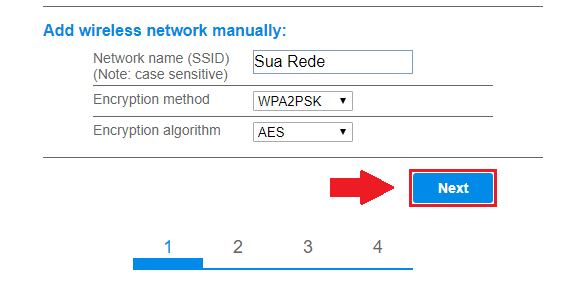

- Clique em Next.
- Configure os passos solicitados para conexão (tipo de conexão, escolha da rede, senha da rede, configurações de IP, segurança etc);

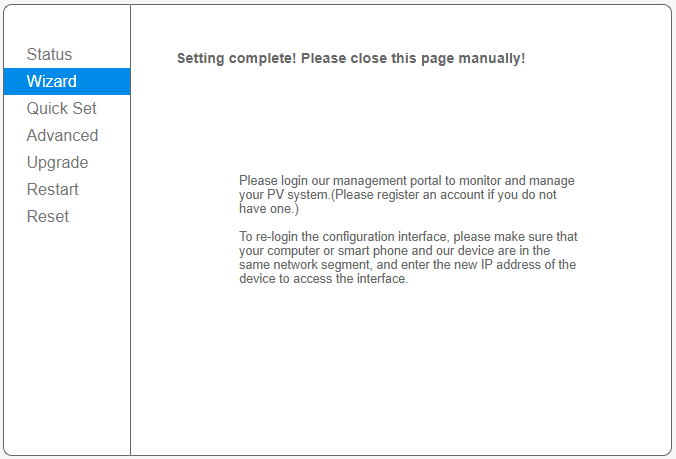

- Pronto! O datalogger foi configurado com sucesso. Continue a configuração em nossa plataforma de monitoramento.
- CRIANDO INSTALAÇÃO
Acesse a plataforma de monitoramento da Canadian Solar através do link: http://monitoring.csisolar.com/
-

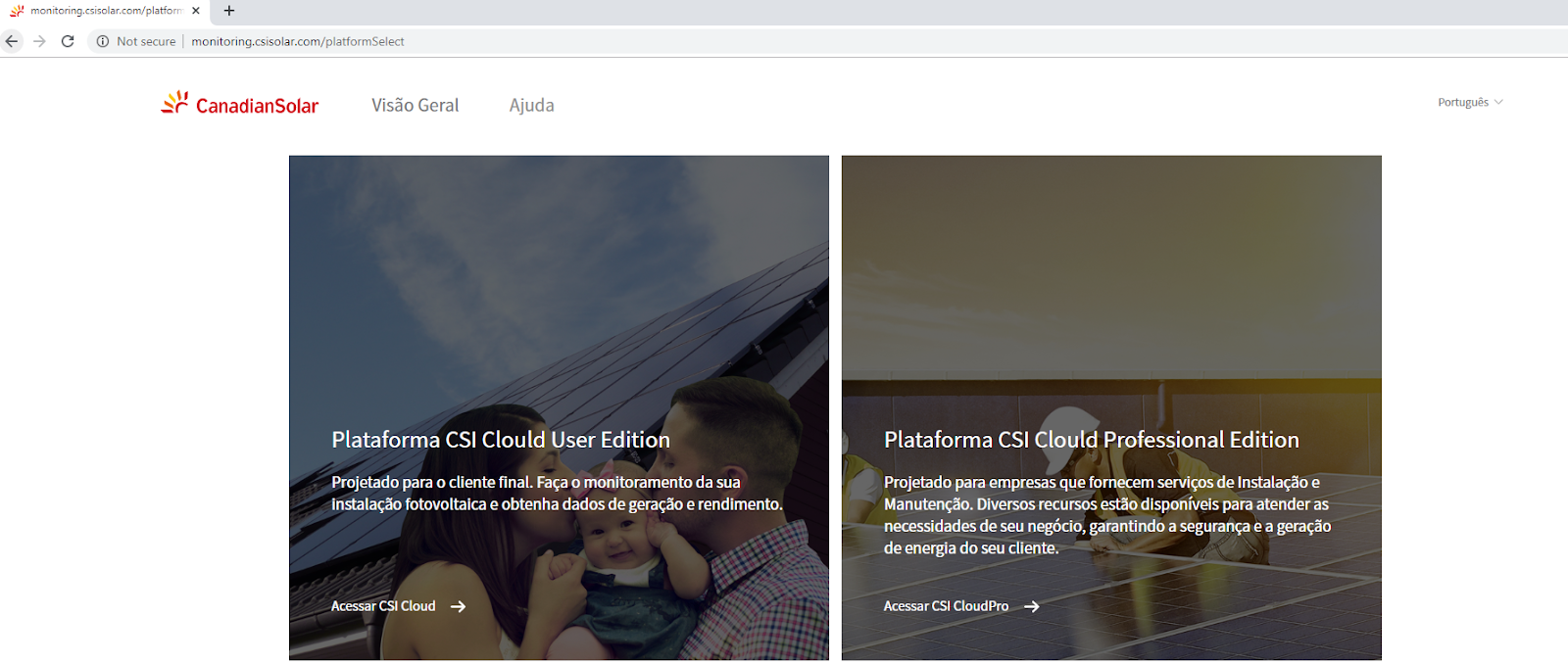

Duas opções de conta estão disponíveis:
- CSI Cloud User Edition – Projetado para o usuário final.
- CSI Cloud Professional Edition - Projetado para instaladores.

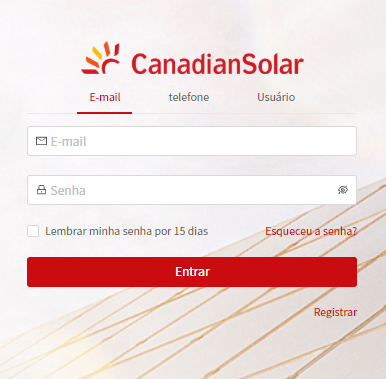

- Clique na opção CSI Cloud Professional Edition e faça o login.
- Caso não tenha uma conta, clique em Registrar Agora e siga os passos na tela, adicionando suas informações pessoais.
- Após registro, fazer o login na sua conta;
Para adicionar uma nova instalação siga os seguintes passos:

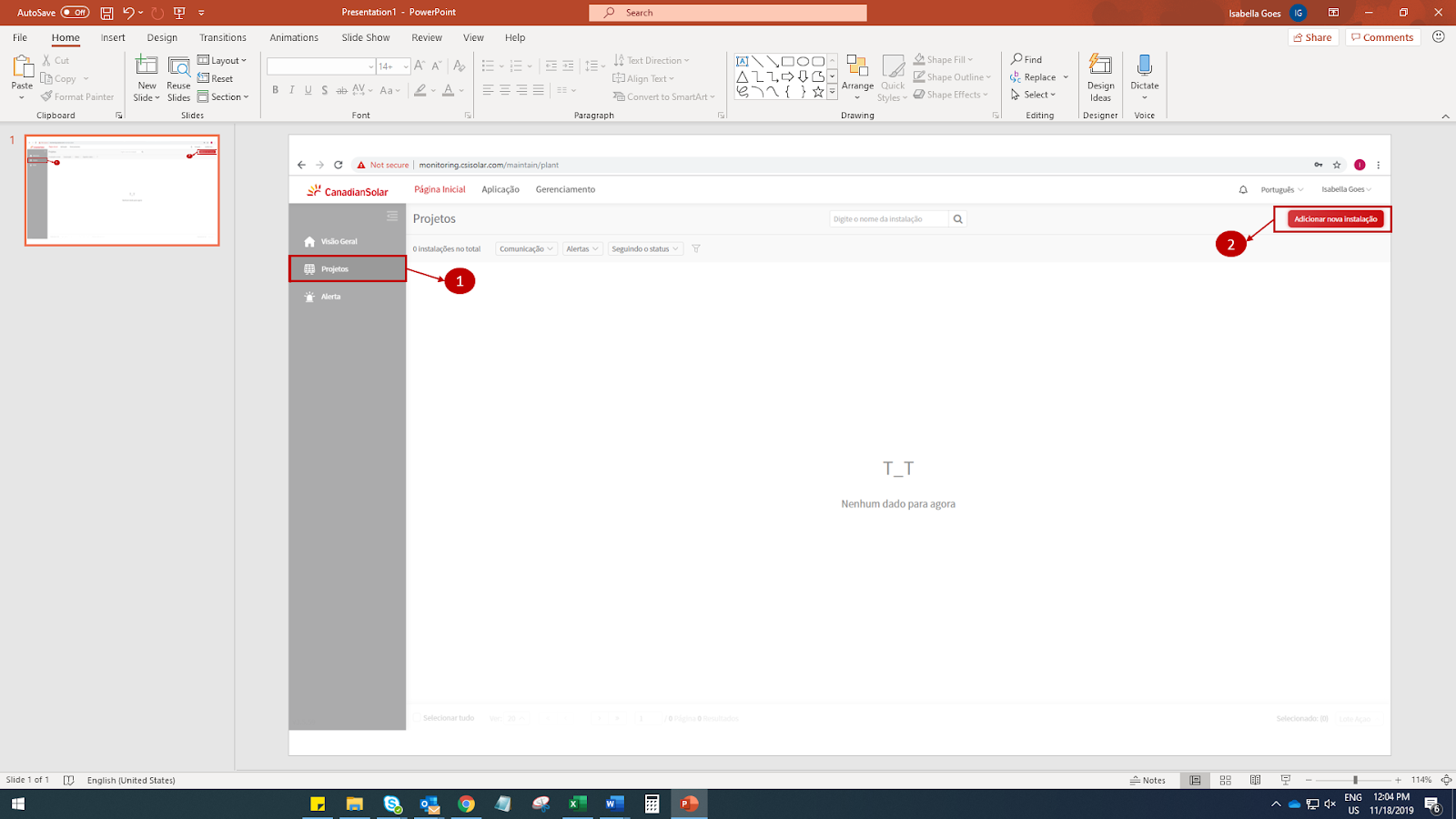

- Clique em Projeto e em seguida
- Clique em Adicionar nova instalação
- Preencha todos os campos com as informações da instalação e em seguida, clique em Salvar no canto superior direito.

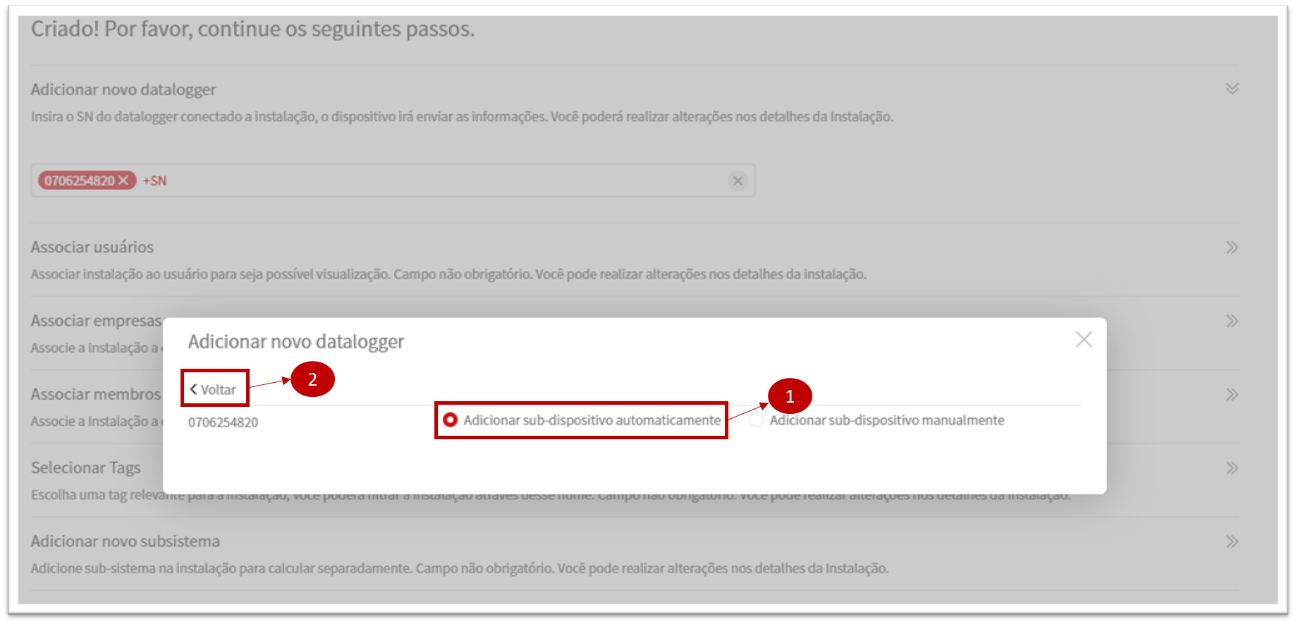

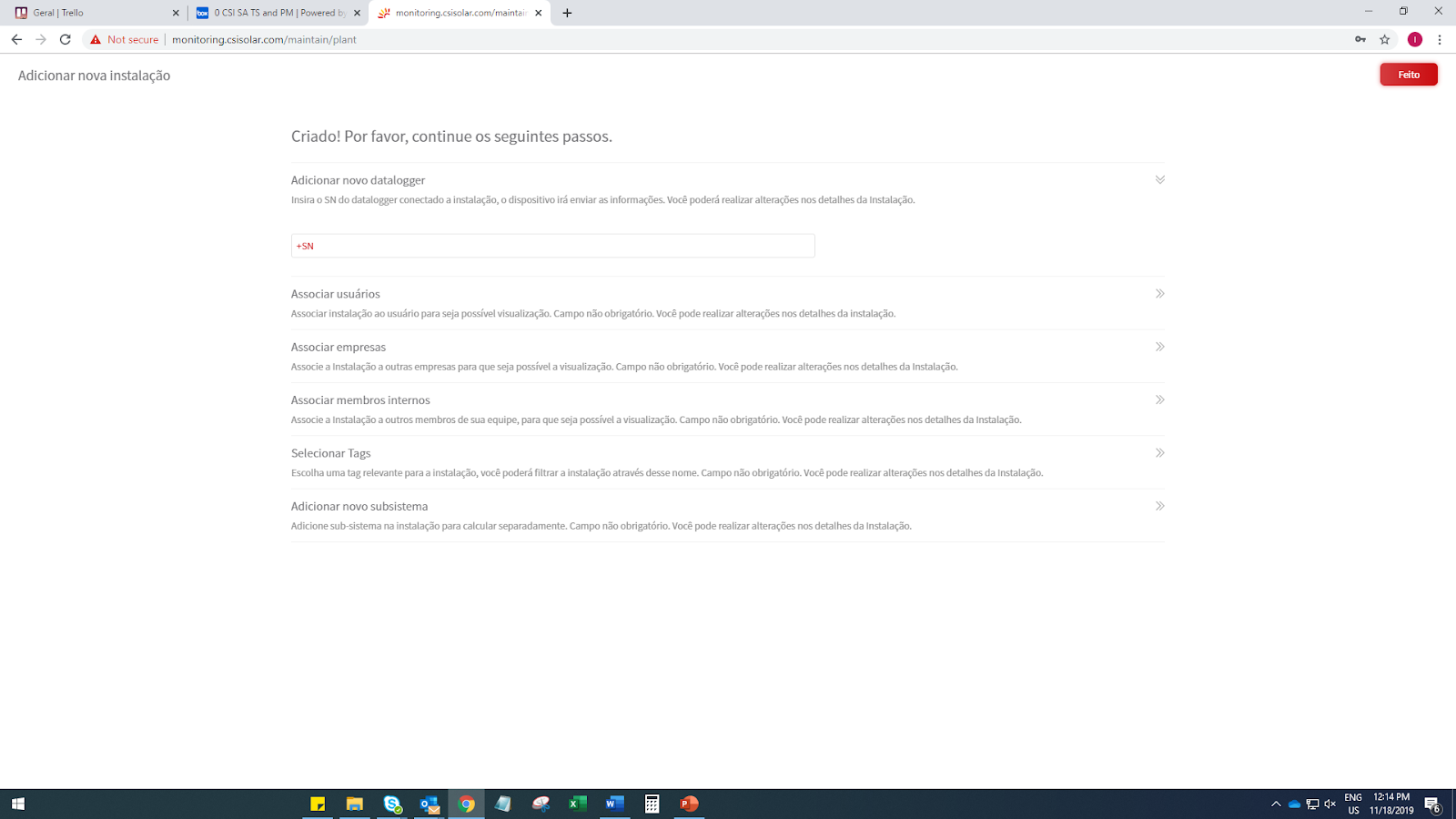

- Após criar a instalação, clique em Adicionar novo datalogger e adicione o número de série impresso no corpo ou na caixa do datalogger, verificando na etiqueta se tem um número zero (0) na frente.
- Em seguida, clique em Feito. Pronto! Instalação criada com sucesso.
FORNECENDO DIREITOS DE VISUALIZAÇÃO AO SEU CLIENTE
A plataforma de monitoramento da Canadian Solar fornece a comodidade de compartilhar a visualização da instalação com o seu cliente sem que seja necessário o compartilhamento de senhas e contas.
- CRIANDO UMA CONTA - CSI CLOUD USER EDITION
Peça que seu cliente acesse a plataforma de monitoramento da Canadian Solar através do link: http://monitoring.csisolar.com/
- Escolha a opção CSI Cloud User Edition.
- Clique em Registrar e siga os passos na tela, adicionando suas informações pessoais.
- Após o registro, é necessário que o cliente final forneça o e-mail de login ao instalador.
- ASSOCIANDO A INSTALAÇÃO
Acesse a sua conta CSI Cloud Professional Edition através do link: http://monitoring.csisolar.com/
- Clique em Projetos
- Selecione a instalação de seu cliente.
- Clique no ícone Associar
- Caso o cliente tenha uma conta User clique em Associar usuários, se for uma conta Pro clicar em Associar empresas.
- Adicione o e-mail de seu cliente e autorize a visualização. Nesse momento, será possível visualizar a instalação de duas contas diferentes, sem compartilhamento de senhas, garantindo a sua segurança e a de seu cliente.
ALTERAÇÃO DE SENHA WI-FI
Caso tenha alterado a senha do roteador da rede local (ou trocado de roteador), será necessário refazer as configurações do datalogger para voltar a monitorar:
- O datalogger wifi stick irá emitir o seu próprio sinal wifi automaticamente quando a rede anteriormente configurada deixe de funcionar e não coniga conexão com o servidor.
- Seguir o procedimento descrito nos pontos 3 e 4 deste manual.
- Caso não gere o ponto de acesso automaticamente, reset o datalogger. (Vide tópico RESET)
SOLUÇÃO DE PROBLEMAS
- O LED ESTÁ APAGADO
- Verifique se o datalogger está conectado corretamente.
- Verifique se o inversor está sendo alimentado por corrente contínua.
- Entre em contato com seu distribuidor.
- DATALOGGER NÃO GERA PONTO DE ACESSO WI-FI
Não há comunicação entre inversor e datalogger.
- Verifique que o parâmetro do endereço de comunicação do inversor seja ADDRESS = 01.
- Entre em contato com seu distribuidor.
- DATALOGGER NÃO SE CONECTA A INTERNET
Datalogger não consegue estabelecer conexão entre o roteador (e porem com o servidor).
- Verifique a intensidade do sinal da rede Wifi.
- Verifique se há conexão com internet no local.
- Não é recomendado o uso de repetidor Wifi.
- Apenas redes Wifi 2.4 GHz são suportadas (não 5.0 Ghz).
- Certifique-se que não há nenhum caracter especial no nome da rede de internet ou na senha da rede da internet, o datalogger não entende tais caracteres (.,;/]~[´-!@#$%¨&*()`^). Utilizar apenas letras e/ou números.
- Verifique se a rede ao qual o datalogger está conectada não possui nenhuma proteção de acesso. É importante se certificar que as portas 5277, 5279, 5280 e 10000 são acessiveis.
- Utilizar configuração de iPv4 com DHCP (IP dinâmico) no modem ou roteador de internet.
- Para se certificar que não tem nada impedindo a conexão pela rede de internet local, tente configurar utilizando outra rede (por exemplo com o seu SmartPhone / celular como roteador).
RESET DO DATALOGGER
Pode resetar o datalogger usando a opção “reset” no menu de configuração (do item 4). Caso não consiga entrar neste menu, por favor realizar o seguinte o procedimento:

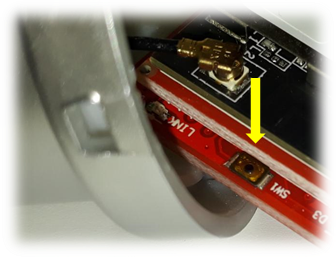

1. Com o inversor energizado pelo lado CC, abrir o datalogger com cuidado usando uma chave borne pequena, soltando as quatro travinhas; 2. Dentro do datalogger, pelo lado da antena, localizar um botão pequeno chamado SW1 (indicado na foto ao lado). 3. Apertar o botão por alguns segundos e esperar o reset. 4. O datalogger emitirá novamente a rede Wifi com o ponto de acesso e poderá ser feita a nova configuração do datalogger. |
Seguem as imagens ilustrativas da tomada de ação em realizar o RESET do datalogger.

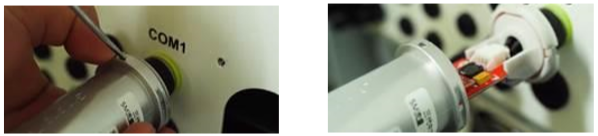

Para realizar o reset, com o dispositivo energizado, conectado ao inversor, deve ser retirada a capa de proteção do circuito:

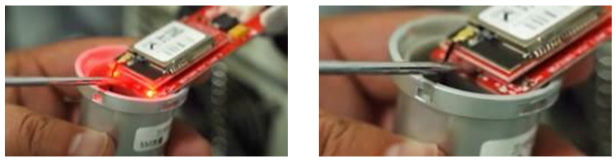

Então seguir para o botão de reset, e pressionar os botão localizado no final do circuito impresso (centro). Os leds irão acender, e posteriormente, apagar.
Feito isso, o datalogger irá para reinicialização. Aguardar o sinal wifi e seguir com o procedimento de configuração.
APLICATIVOS PARA O CELULAR
Segue uma tabela com os links para baixar os aplicativos CSI Cloud (para usuário final) e CSI CloudPro (para instaladores / distribuidores):
Aponte a câmera do seu celular para os QR Codes abaixo e faça o download, ou utilize os links.
CSI Cloud User | CSI CloudPro | |
Play Store / Android |
https://webmonitoring.csisolar.com/oem/canadianSolar/CSI_Cloud.html
|
https://webmonitoring.csisolar.com/oem/canadianSolar/CSI_CloudPro.html |
App Store / iOS |
https://apps.apple.com/br/app/csi-
|
https://apps.apple.com/br/app/csicloudpro/id1462571102 ou |
Equipe de Produto e Suporte Técnico, CSI Latin America
service.latam@canadiansolar.com
Atualizado: 14/09/2023
