INTRODUÇÃO
Os procedimentos a seguir, serão aplicados para os seguintes inversores monofásicos da Canadian Solar (1.5k, 3k e 5k):
CSI-1.5K-TL / CSI-3K-TL / CSI-5K-MTL
- IDENTIFICAÇÃO DO DISPOSITIVO

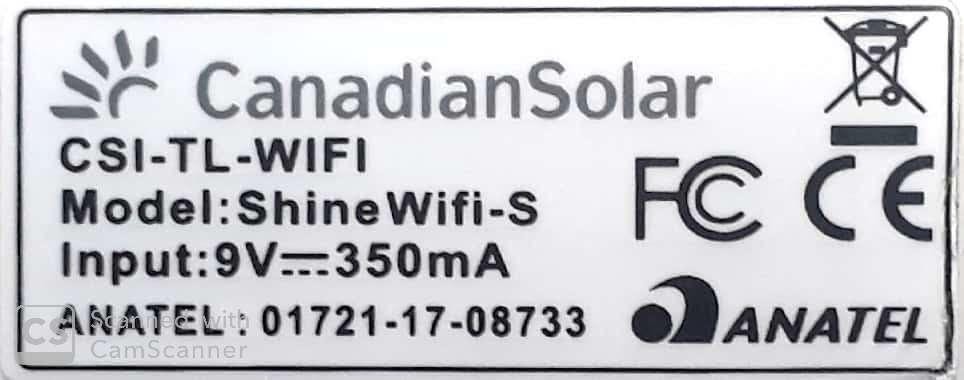

Anote o numero de série do datalogger. O numero pode ser encontrado na caixa ou no corpo do dispositivo identificado por SN. Existem dois tipos de dataloggers:
Com etiqueta Wifi-S será possível configurar seguindo os passos de 1 a 4 deste manual. Para outras etiquetas, entrar em contato com a Canadian Solar. |
- CONEXÃO DO DATALOGGER AO INVERSOR

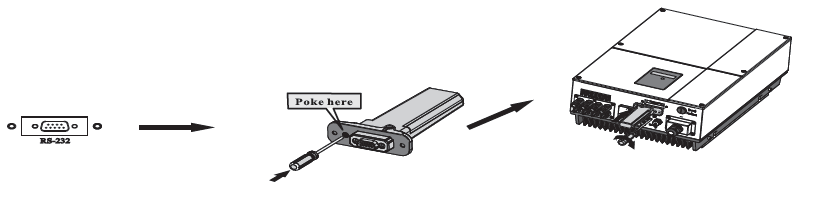

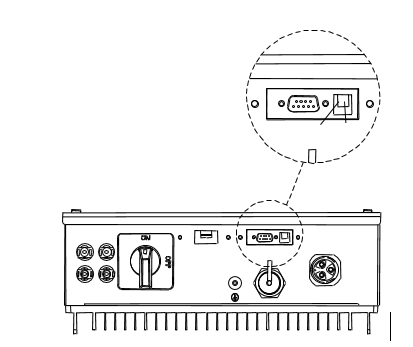

- Com o inversor desenergizado, remova a tampa RS-232 do inversor e conecte o ShineWiFi à porta RS-232.
- Conecte o ShineWiFi à porta RS-232 do inversor e fixe-o com os parafusos.
- Após conexão do módulo ShineWiFi, poderá ligar o inversor (apenas em corrente continua). O LED vermelho piscando indica que o inversor e a comunicação ShineWiFi estão normais.
- Ative o ponto de acesso Wi-FI: remova a proteção de borracha e pressione uma vez levemente o botão KEY utilizando uma ferramenta pequena. O LED deverá ficar azul constante.
- CONECTANDO À REDE DO DATALOGGER
- Ao ligar o inversor com o datalogger conectado, um ponto de acesso wi-fi será liberado.

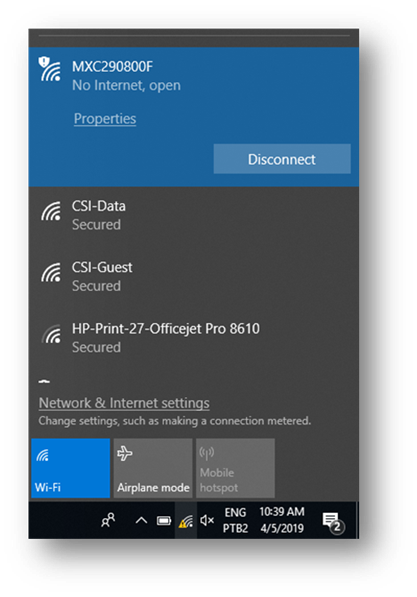

- Em seu dispositivo eletronico (computador, celular ou tablet) conecte a essa rede.
- O formato da rede criada pelo datalogger é “MXC_xxxxxxxx” (MXC + número de série do wifi stick).
- Abra o navegador de internet (Chrome, IE, Safari, Mozila etc) digite: http://192.168.10.100 .
- CONFIGURAÇÃO DE REDE

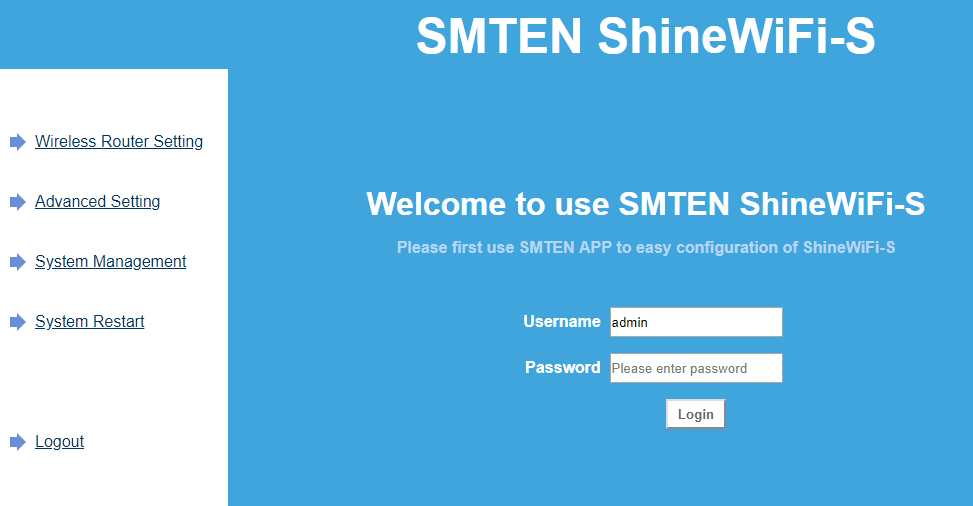

- Insira os dados:
“Username: admin / Password: 12345678”.

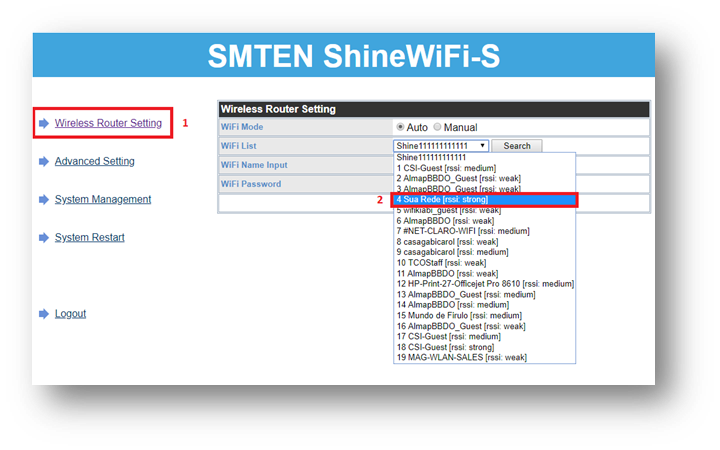

- Selecione a opção “Wireless Router Setting”;
- Logo após, selecione a rede local, e informe a senha da rede.
NOTA: O nome e a senha da rede NÃO deve conter nehum tipo de caractere especial. Deve ser composto de apenas letras e/ou números

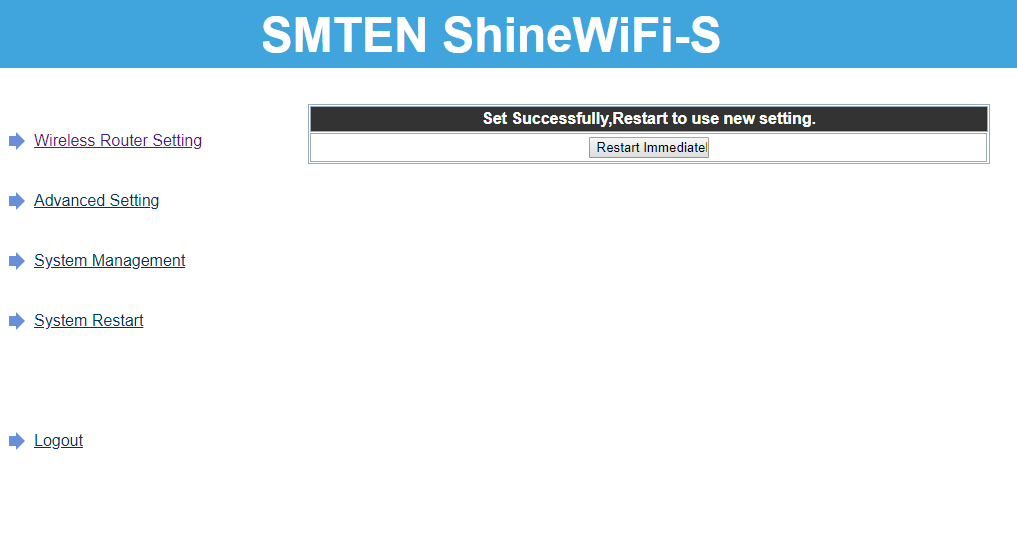

- Clique em Restart Immediate.
- Aguarde até que o LED do datalogger fique azul piscando. Esse processo pode levar 10 minutos.
- Pronto! O datalogger foi configurado com sucesso. Continue a configuração em nossa plataforma de monitoramento.
- CRIANDO INSTALAÇÃO
Acesse a plataforma de monitoramento da Canadian Solar através do link: http://monitoring.csisolar.com/

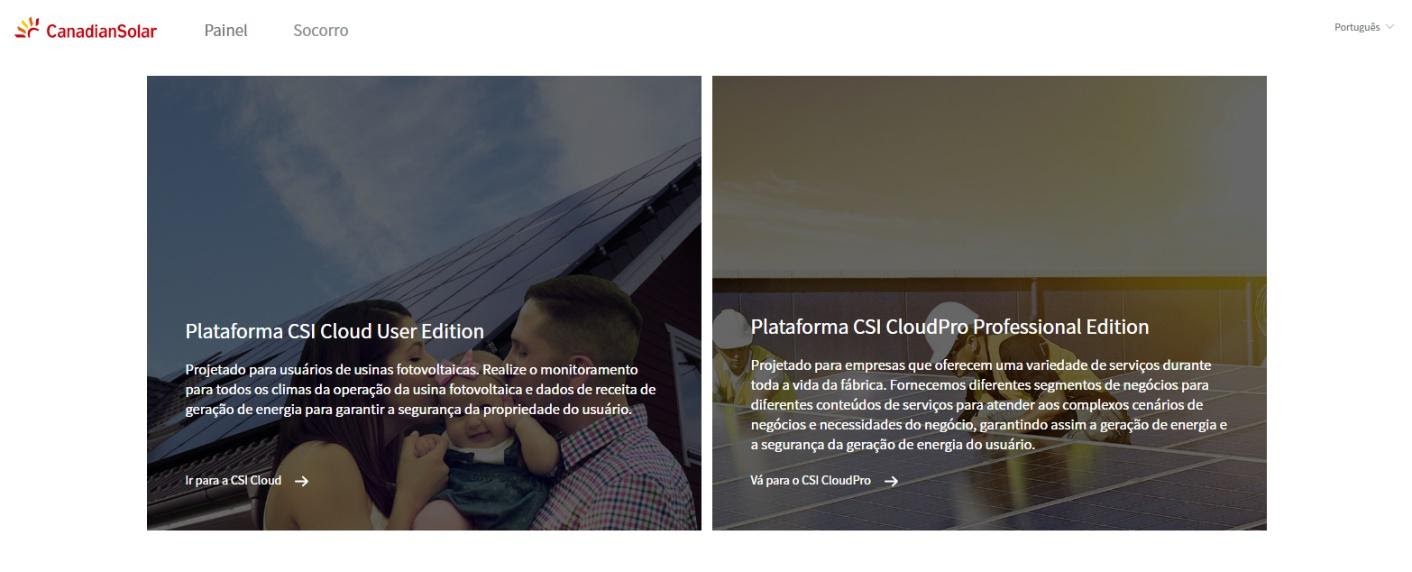

- Duas opções de conta estão disponíveis:
CSI Cloud User Edition – Projetado para o usuário final.
CSI Cloud Professional Edition - Projetado para instaladores.

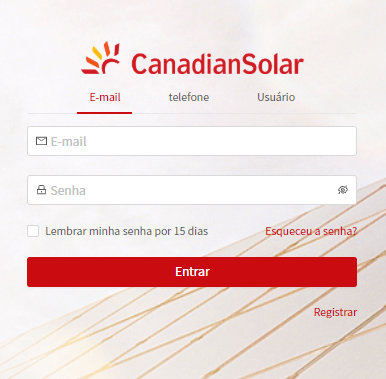

- Clique na opção CSI Cloud Professional Edition e faça o login.
- Caso não tenha uma conta, clique em Registrar Agora e siga os passos na tela, adicionando suas informações pessoais.
- Após registro, fazer o login na sua conta;
Para adicionar uma nova instalação siga os seguintes passos:

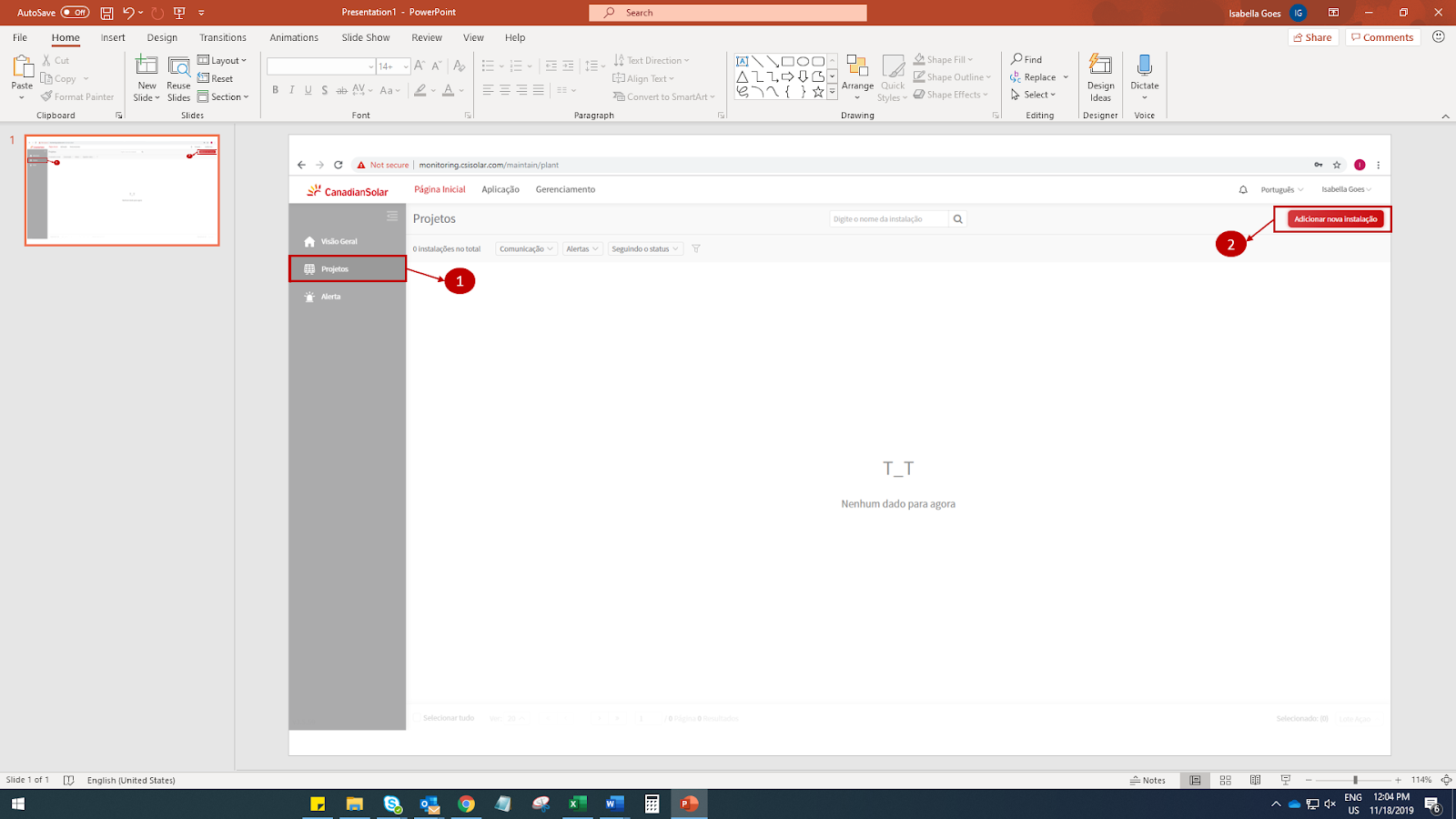

- Clique em Projeto e em seguida
- Clique em Adicionar nova instalação
- Preencha todos os campos com as informações da instalação e em seguida, clique em Salvar no canto superior direito.

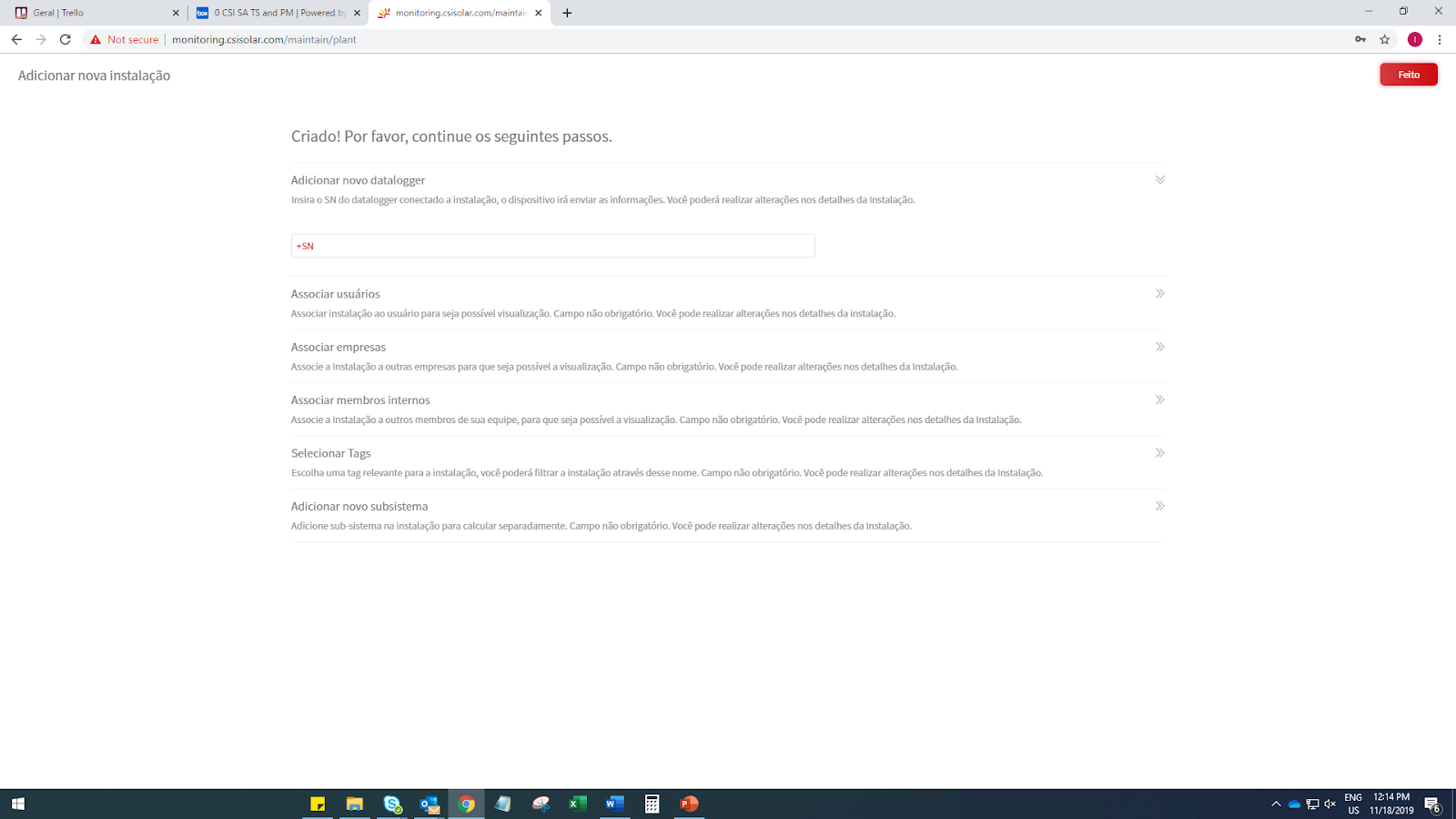

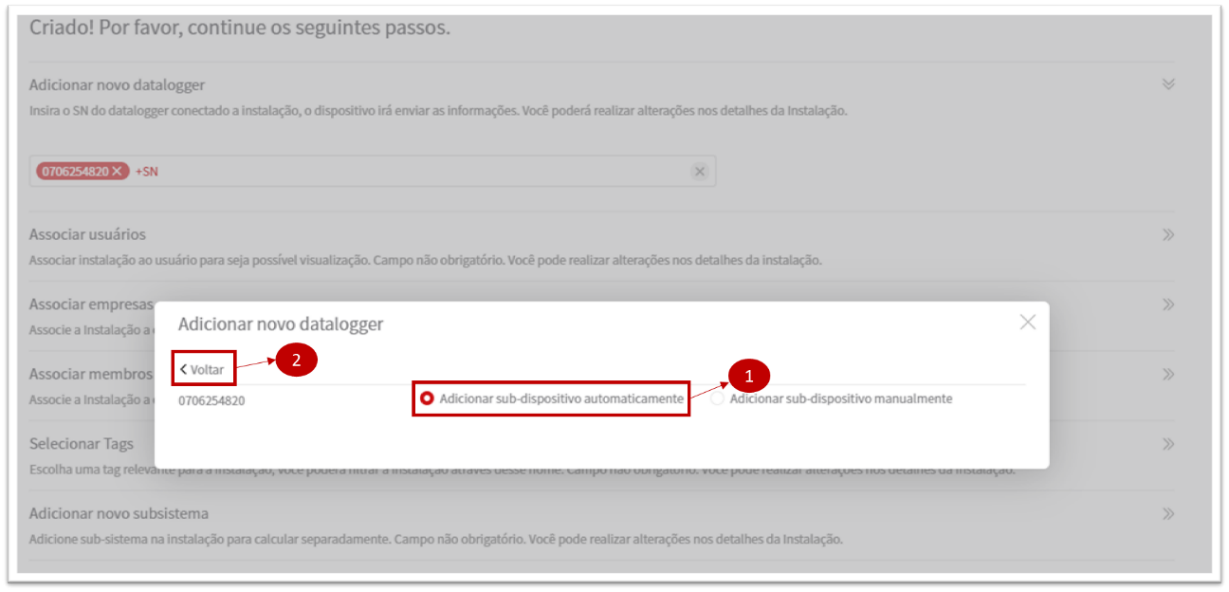

- Após criar a instalação, clique em Adicionar novo datalogger e adicione o número de série impresso no corpo ou na caixa do datalogger, incluindo o número zero (0) na frente.
- Em seguida, clique em Feito. Pronto! Instalação criada com sucesso.
FORNECENDO DIREITOS DE VISUALIZAÇÃO AO SEU CLIENTE
A plataforma de monitoramento da Canadian Solar fornece a comodidade de compartilhar a visualização da instalação com o seu cliente sem que seja necessário o compartilhamento de senhas e contas.
- CRIANDO UMA CONTA - CSI CLOUD USER EDITION
Peça que seu cliente acesse a plataforma de monitoramento da Canadian Solar através do link: http://monitoring.csisolar.com/platformSelect
- Escolha a opção CSI Cloud Professional Edition.
- Clique em Registrar e siga os passos na tela, adicionando suas informações pessoais.
- Após o registro, é necessário que o cliente final forneça o e-mail de login ao instalador.
- ASSOCIANDO A INSTALAÇÃO
Acesse a sua conta CSI Cloud Professional Edition através do link: http://monitoring.csisolar.com/platformSelect

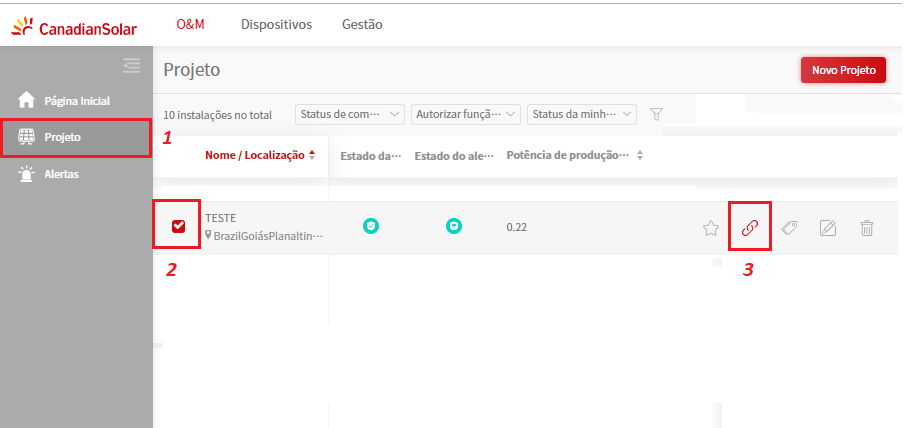

(1) Clique em Projetos.
(2) Selecione a instalação de seu cliente.
(3) Clique no ícone Associar
Adicione o e-mail de seu cliente e autorize a visualização. Nesse momento, será possível visualizar a instalação de duas contas diferentes, sem compartilhamento de senhas, garantindo a sua segurança e a de seu cliente.
ALTERAÇÃO DE SENHA WI-FI
Caso tenha alterado a senha do roteador da rede local, é necessário resetar o datalogger. Para isso, siga os procedimentos abaixo:
- Remova a proteção de borracha e pressione durante 5 segundos o botão KEY utilizando uma chave. O LED deverá piscar na cor vermelha, indicando o reset.
- Configure novamente o datalogger (passos 1 a 4).
SOLUÇÃO DE PROBLEMAS
Visando a facilidade no diagnóstico de possíveis falhas, o datalogger possui LED´s indicativos. Caso tenha alguma dificuldade durante a configuração do dispositivo, verifique as cores dos LED´s e realize as tratativas correspondentes descritas a continuação.
- TODOS OS LED´S APAGADOS
Não há comunicação entre inversor e datalogger.
- Verifique se o inversor está sendo alimentado por corrente contínua.
- Verifique se o datalogger está conectado corretamente.
- Verifique a configuração DIP switch da porta RS-232 no inversor.
- Entre em contato com seu distribuidor.
- LED VERMELHO ACESO PISCANDO
Comunicação entre inversor e datalogger foi estabelecida com sucesso.
- LED VERDE ACESO CONSTANTE
Datalogger está estabelecendo conexão entre roteador e servidores. Este processo pode levar até 10 minutos para ser concluído.
- LED VERDE ACESO PISCANDO
Datalogger não consegue estabelecer conexão entre roteador e os servidores.
- Verifique a intensidade do sinal da rede.
- Verifique se há conexão com internet no local.
- Não é recomendado o uso de repetidor wifi.
- Apenas redes WiFi 2.4GHz são suportadas.
- Certifique-se que não há nenhum caracter especial no nome da rede de internet ou na senha da rede da internet, o datalogger não entende tais caracteres (.,;/]~[´-!@#$%¨&*()`^);
- Verifique se a rede ao qual o datalogger está conectada não possui nenhuma proteção de acesso. É importante se certificar que as portas 5279 e 5280 são acessiveis.
- Apenas utilizar configuração de iPv4 com DHCP (IP dinâmico) no modem ou roteador de internet.
- Para se certificar que não tem nada impedindo a conexão pela rede de internet local, tente configurar utilizando outra rede (por exemplo com o seu SmartPhone como roteador).
- LED AZUL CONSTANTE
Ponto de acesso Wi-Fi do datalogger está ativo.
- Para desativar, remova a proteção de borracha e pressione uma vez levemente o botão KEY utilizando uma chave.
- LED AZUL PISCANDO
O datalogger está se comunicando corretamente com o servidor.
APLICATIVOS PARA O CELULAR
Segue uma tabela com os links para baixar os aplicativos CSI Cloud e CSI CloudPro.
Aponte a câmera do seu celular para os QR Codes abaixo e faça o download, ou utilize os links.
CSI Cloud User | CSI CloudPro | |
Play Store / Android |
https://webmonitoring.csisolar.com/oem/canadianSolar/CSI_Cloud.html |
https://webmonitoring.csisolar.com/oem/canadianSolar/CSI_CloudPro.html |
App Store / iOS |
https://apps.apple.com/br/app/csi-
|
https://apps.apple.com/br/app/csicloudpro/id1462571102 ou |
ANEXOS
- Os manuais dos inversores CSI-1.5K-TL, CSI-3K-TL e CSI-5K-MTL podem ser baixados no seguinte link: https://bit.ly/2MCpdR7
Equipe de Produto e Suporte Técnico, CSI Latin America
service.latam@canadiansolar.com
Atualizado: 12/01/2019
