INTRODUÇÃO

Os procedimentos a seguir, serão aplicados para os seguintes inversores monofásicos da Canadian Solar (1.5k, 3k e 5k):

CSI-1.5K-TL         /        CSI-3K-TL         /        CSI-5K-MTL

1. IDENTIFICAÇÃO DO DISPOSITIVO

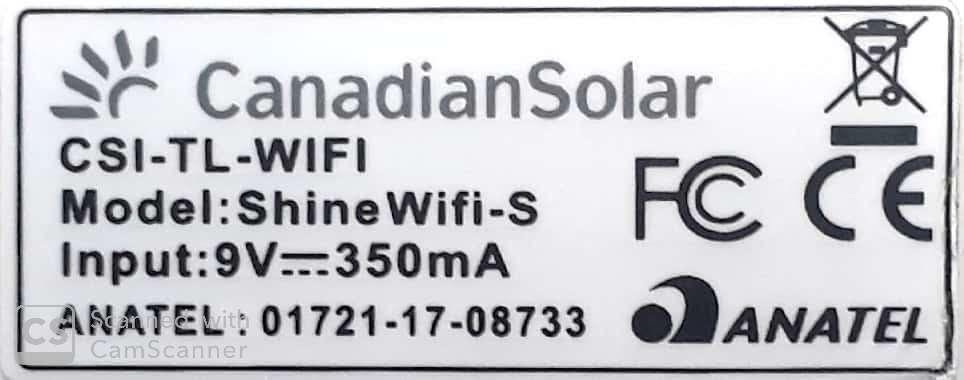

Anote o numero de série do datalogger. O numero pode ser encontrado na caixa ou no corpo do dispositivo identificado por SN. Existem dois tipos de dataloggers:



Com etiqueta Wifi-S será possível configurar seguindo os passos de 1 a 4 deste manual. Para outras etiquetas (Wifi-E, etc.) utilizar o aplicativo para celular que pode baixar no link: http://server.smten.com/login.do



2. CONEXÃO DO DATALOGGER AO INVERSOR

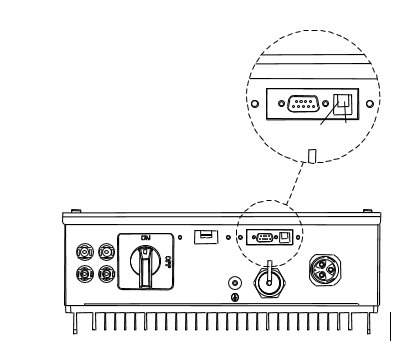

- Com o inversor desenergizado, remova a tampa RS-232 do inversor e conecte o ShineWiFi à porta RS-232.

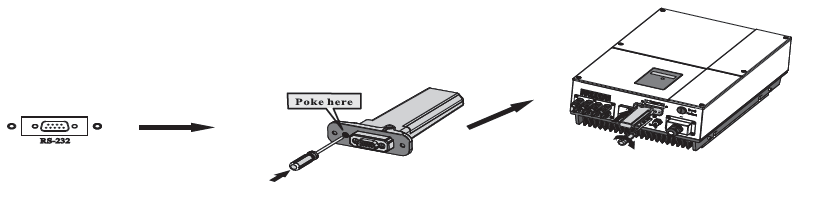

- Conecte o ShineWiFi à porta RS-232 do inversor e fixe-o com os parafusos.



- Após conexão do módulo ShineWiFi, poderá ligar o inversor (apenas em corrente continua). O LED vermelho piscando indica que o inversor e a comunicação ShineWiFi estão normais.











-  Ative o ponto de acesso Wi-FI: remova a proteção de borracha e pressione uma vez levemente o botão KEY utilizando uma chave. O LED deverá ficar azul constante.

3. CONECTANDO À REDE DO DATALOGGER

- Ao ligar o inversor com o datalogger conectado, um ponto de acesso wi-fi será liberado.

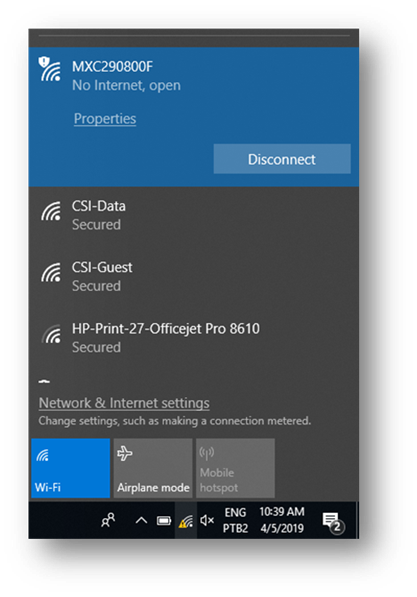

- Em seu dispositivo eletronico (computador, celular ou tablet) conecte a essa rede.



- O formato da rede criada pelo datalogger é “MXC_xxxxxxxx” (MXC + número de série do wifi stick).



- Abra o navegador de internet (Chrome, IE, Safari, Mozila etc) digite: http://192.168.10.100 .











4. CONFIGURAÇÃO DE REDE

- Insira os dados:

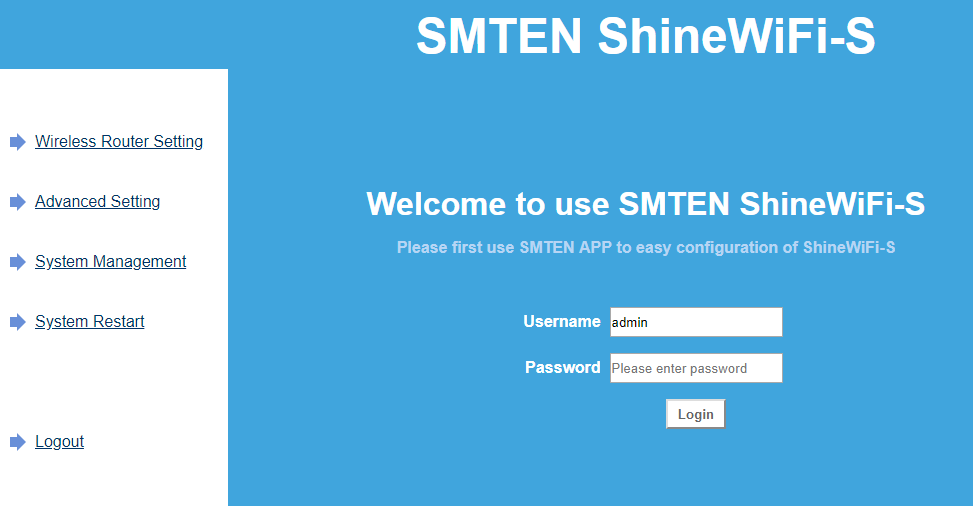

“Username: admin / Password: 12345678”.

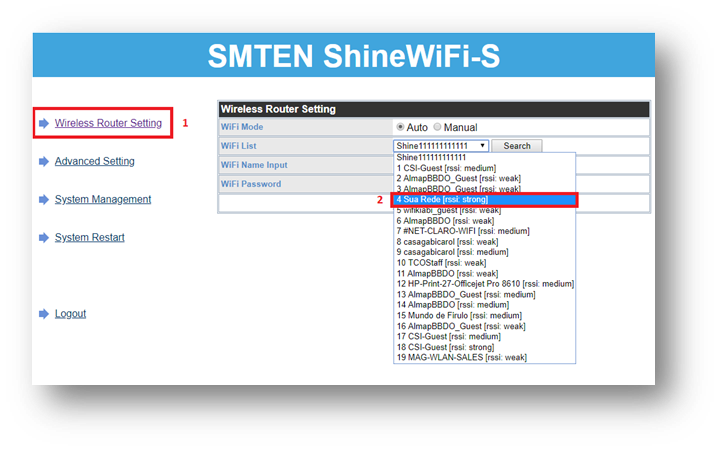

- Selecione a opção “Wireless Router Setting”;



- Logo após, selecione a rede local, e informe a senha da rede.



NOTA: O nome e a senha da rede NÃO deve conter nehum tipo de caractere especial. Deve ser composto de apenas letras e/ou números

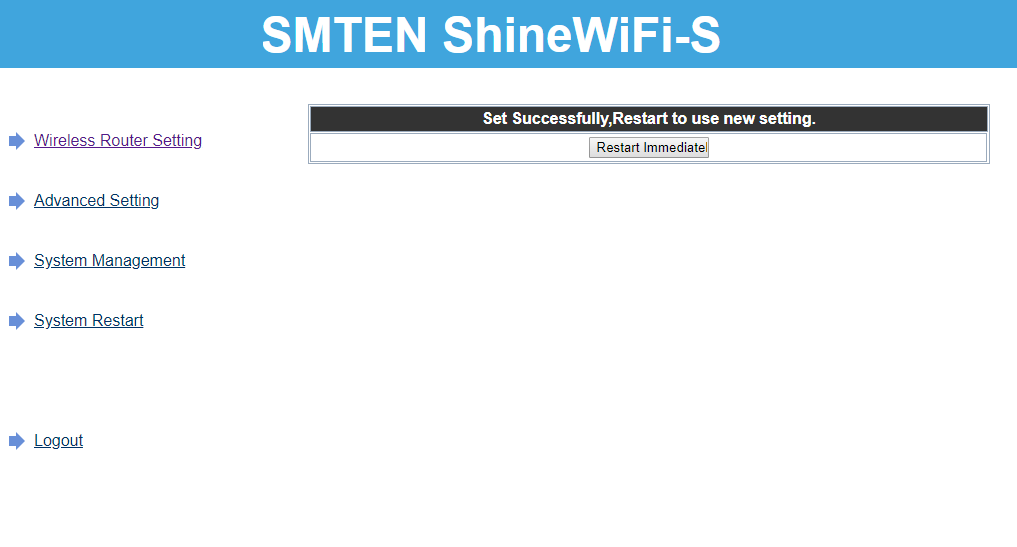

- Clique em Restart Immediate.

- Aguarde até que o LED do datalogger fique azul piscando. Esse processo pode levar 10 minutos.

- Pronto! O datalogger foi configurado com sucesso. Continue a configuração em nossa plataforma de monitoramento.



5. CRIANDO INSTALAÇÃO

Será necessário fazer uma conta na plataforma SMTEN no seguinte site: http://server.smten.com/login.do .

Acesse o vídeo de configuração através do link: https://is.gd/WF5eDM



ALTERAÇÃO DE SENHA WI-FI

Caso tenha alterado a senha do roteador da rede local, é necessário resetar o datalogger. Para isso, siga os procedimentos abaixo:



- Remova a proteção de borracha e pressione durante 5 segundos o botão KEY utilizando uma chave. O LED deverá piscar na cor vermelha, indicando o reset.



- Configure novamente o datalogger.



SOLUÇÃO DE FALHAS

Visando a facilidade na resolução de possíveis problemas, o datalogger possui LED´s indicativos. Caso tenha algum problema durante a configuração do dispositivo, verifique as cores dos LED´s e realize as tratativas correspondentes.



1. TODOS OS LED´S APAGADOS

Não há comunicação entre inversor e datalogger.

- Verifique se o inversor está sendo alimentado por corrente contínua.

- Verifique se o datalogger está conectado corretamente.

- Verifique a configuração DIP switch da porta RS-232 no inversor.

- Entre em contato com seu distribuidor.



2. LED VERMELHO ACESO PISCANDO

Comunicação entre inversor e datalogger foi estabelecida com sucesso.



3. LED VERDE ACESO CONSTANTE

Datalogger está estabelecendo conexão entre roteador e servidores. Este processo pode levar até 10 minutos para ser concluído.



4. LED VERDE ACESO PISCANDO

Datalogger não consegue estabelecer conexão entre o roteador (e porem com o servidor).

- Verifique a intensidade do sinal da rede Wifi.

- Verifique se há conexão com internet no local.

- Não é recomendado o uso de repetidor Wifi.

- Apenas redes WiFi 2.4 GHz são suportadas (não 5.0 Ghz).

- Certifique-se que não há nenhum caracter especial no nome da rede de internet ou na senha da rede da internet, o datalogger não entende tais caracteres (.,;/]~[´-!@#$%¨&*()`^). Utilizar apenas letras e/ou números.

- Verifique se a rede ao qual o datalogger está conectada não possui nenhuma proteção de acesso. É importante se certificar que as portas 5279 e 5280 são acessiveis.

- Utilizar configuração de iPv4 com DHCP (IP dinâmico) no modem ou roteador de internet.

- Para se certificar que não tem nada impedindo a conexão pela rede de internet local, tente configurar utilizando outra rede (por exemplo com o seu SmartPhone  /celular como roteador).





5. LED AZUL CONSTANTE

Ponto de acesso WiFi do datalogger está ativo.

- Para desativar, remova a proteção de borracha e pressione uma vez levemente o botão KEY utilizando uma chave.



6. LED AZUL PISCANDO

O datalogger está se comunicando corretamente com o servidor.
